Tabulka kompatibility příslušenství DAQ PCI karet
Společnost TEDIA® nabízí ke svým DAQ PCI kartám širokou řadu příslušenství. Pro lepší přehled vzájemné kompatibility je zde následující tabulka.

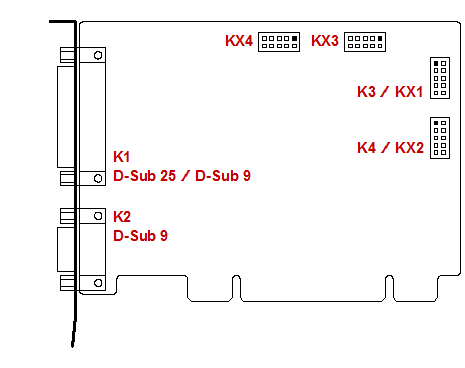

Příslušenství pro D-Sub konektory (na PC štítku karty)
| Karta | Konektor K1 | Konektor K2 |
|---|---|---|
| PCA-7208AL
PCA-7208AS PCA-7228AL PCA-7228AS PCA-7408AL PCA-7408AS PCA-7428AL PCA-7428AS PCA-7428CL PCA-7428CS PCA-7628AL PCA-7628AS |
analogové I/O |
čítačové vstupy +
|
| PCA-7428CE
PCA-7228EL PCA-7428EL |
analogové I/O |
|
| PCA-7288A | analogové výstupy |
čítačové vstupy |
| PCD-7004
PCD-7006C |
digitální obousměrné porty |
digitální obousměrné porty |
| PCD-7104
PCD-7106C |
reléové výstupy |
izolované digitální vstupy |
| PCD-7104E | reléové výstupy |
izolované digitální vstupy |
| PCT-7303A
PCT-7303B PCT-7303C PCT-7303E |
čítačové vstupy |
real-time digitální výstupy |
| PCT-7408A | reléové výstupy |
izolované čítačové vstupy |
| PCT-7424
PCT-7424C |
čítačové vstupy |
digitální výstupy |
| PCT-7424E | izolované čítačové vstupy |
digitální výstupy |
Příslušenství pro header konektory (zadní strana karty)
| Karta | Konektor K3, resp. KX1 | Konektor K4, resp. KX2 |
|---|---|---|
| PCA-7208AL
PCA-7208AS PCA-7228AL PCA-7228AS PCA-7408AL PCA-7408AS PCA-7428AL PCA-7428AS PCA-7428CL PCA-7428CS PCA-7628AL PCA-7628AS |
digitální výstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
digitální vstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
| PCA-7428CE
PCA-7228EL PCA-7428EL |
||
| PCA-7288A | ||
| PCD-7004
PCD-7006C PCD-7106C |
digitální obousměrné portys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
digitální obousměrné portys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
| PCD-7104 | rozšiřující konektor
|
N/A |
| PCT-7303A
PCT-7303B PCT-7303C PCT-7303E |
digitální výstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
digitální vstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
| PCT-7424
PCT-7424C PCT-7424E |
digitální výstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
digitální vstupys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
| Karta | Konektor KX3 | Konektor KX4 |
|---|---|---|
| PCD-7006C
PCD-7106C |
digitální obousměrné portys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
digitální obousměrné portys redukcí PCE-1620: s redukcí řady PCE-160x: s redukcí řady PCE-161x: |
