Komunikační PC karty pro sběrnici PCI
Máte nejasnosti týkající se problematiky komunikačních linek? Odpověď možná naleznete na stránce s popisem obecných vlastností komunikačních karet, popř. se s důvěrou obraťte na naši technickou podporu.
Softwarová podpora
Komunikační PCI karty TEDIA jsou podporovány řadou operačních systémů:
- Ovladače pro Windows XP/Vista/7 (32 i 64 bitů), Windows 2000/2003, Windows 95/98/Me a Windows NT4 jsou dostupné na TEDIA Info CD (je součástí dodávky) a lze je stáhnout v sekci Download.
Podpora Windows 7 je připravována. - Karty, resp. použitý chipset, jsou nativně podporovány v Linuxu od jádra verze 2.4 bez podpory automatického řízení RS-485. Tuto podporu však lze doplnit modifikací ACR registru v 8250.c.
- Omezená softwarová podpora je možná i v systému MS-DOS (zpravidla vyžaduje zásah do programu).
Přehled komunikačních PCI karet
Komunikační karty pro sběrnici PCI jsou určeny pro rozšíření počtu COM rozhraní v počítačích a podporují standardy RS-232, RS-422 a RS-485 v neizolovaném i izolovaném provedení.
Novější karty s izolací umožňují další ochranu v podobě příplatkového doplnění bleskojistek na vstup komunikačních portů.
Více o ochraně komunikačních linek proti přepětí.
V nabídce jsou také funkčně obdobné komunikační karty pro sběrnici PCI Express.
Druhá generace komunikačních PCI karet
Druhá generace komunikačních karet představuje typy určené pro PCI sběrnice se signálovými úrovněmi 5V (tzn. zpravidla klasická 32bitová PCI sběrnice) nebo 3,3V (zpravidla 64bitová PCI nebo PCI-X sběrnice).
| Typ | Počet portů |
Typ portů | Typ konektorů |
Izolace | Řadič | Sběrnice |
|---|---|---|---|---|---|---|
| PCI-1222U | 2 | RS-232 | D-Sub 9 (M) | - - - | OXmPCI954 | PCI 3V3/5V |
| PCI-1224U | 4 | RS-232 | D-Sub 9 (M) | - - - | OXmPCI954 | PCI 3V3/5V |
| PCI-1232U | 2 | RS-232 | D-Sub 9 (M) | 1kV | OXmPCI954 | PCI 3V3/5V |
| PCI-1234U | 4 | RS-232 | D-Sub 9 (M) | 1kV | OXmPCI954 | PCI 3V3/5V |
| PCI-1254U | 3 1 |
RS-232 RS-422/485 |
D-Sub 9 (M) | 1kV 1kV |
OXmPCI954 | PCI 3V3/5V |
| PCI-1414U | 1 3 |
RS-232 RS-422/485 |
D-Sub 9 (M) | 1kV 1kV |
OXmPCI954 | PCI 3V3/5V |
| PCI-1434U | 2 2 |
RS-232 RS-422/485 |
D-Sub 9 (M) | 1kV 1kV |
OXmPCI954 | PCI 3V3/5V |
| PCI-1472U | 2 | RS-422/485 | D-Sub 9 (M) | - - - | OXmPCI954 | PCI 3V3/5V |
| PCI-1474U | 4 | RS-422/485 | D-Sub 9 (M) | - - - | OXmPCI954 | PCI 3V3/5V |

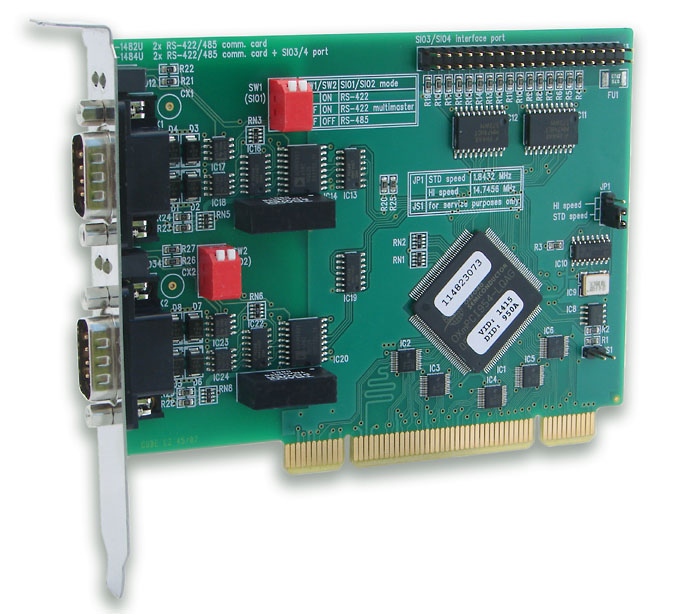

| PCI-1482U | 2 | RS-422/485 | D-Sub 9 (M) | 1kV | OXmPCI954 | PCI 3V3/5V |
| PCI-1484U | 4 | RS-422/485 | D-Sub 9 (M) | 1kV | OXmPCI954 | PCI 3V3/5V |
| PCI-1824U | 4 | RS-232 | RJ45 | - - - | OXmPCI954 | PCI 3V3/5V |
| PCI-1884U | 4 | RS-422/485 | RJ45 | 1kV | OXmPCI954 | PCI 3V3/5V |
První generace komunikačních PCI karet
První generace komunikačních karet určená výhradně pro PCI sběrnici se signálovými úrovněmi 5V byla nahrazena modernějšími typy uvedenými v předešlé tabulce.
| Typ | Počet portů |
Typ portů | Typ konektorů |
Izolace | Řadič | Sběrnice |
|---|---|---|---|---|---|---|
| PCI-1222 | 2 | RS-232 | D-Sub 9 (M) | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1222U. | ||||||
| PCI-1224 | 4 | RS-232 | D-Sub 9 (M) | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1224U. | ||||||
| PCI-1232 | 2 | RS-232 | D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1232U. | ||||||
| PCI-1234 | 4 | RS-232 | D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1234U. | ||||||
| PCI-1284 | 2 2 |
RS-232 RS-422/485 + RTS/CTS |
D-Sub 9 (M) | 1kV 1kV |
OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1434U (bez podpory RTS/CTS). | ||||||
| PCI-1472 | 2 | RS-422/485 | D-Sub 9 (M) | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1472U. | ||||||
| PCI-1474 | 4 | RS-422/485 | D-Sub 9 (M) | - - - | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1474U. | ||||||
| PCI-1482 | 2 | RS-422/485 | D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1482U. | ||||||
| PCI-1484 | 4 | RS-422/485 | D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada PCI-1484U. | ||||||
| PCI-1602 | 2 | RS-422/485 + RTS/CTS |
D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||
| PCI-1604 | 4 | RS-422/485 + RTS/CTS |
D-Sub 9 (M) | 1kV | OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||
| PCI-1634 | 2 2 |
RS-422/485 + RTS/CTS RS-232 |
D-Sub 9 (M) | 1kV 1kV |
OX16PCI954 | PCI 5V |
| Výroba ukončena, náhrada s podporou RTS/CTS není k dispozici. | ||||||
Základní vlastnosti řadiče OX16PCI954 (OXmPCI954)
Jádrem komunikačních PC karet TEDIA pro sběrnici PCI je řadič OX16PCI954, resp. OXmPCI954, výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
- rozšířená kapacita vyrovnávacích pamětí FIFO (128B)
- volně programovatelný práh zaplnění FIFO pro vyvolání přerušení v rozsahu 1÷128
- řada režimů pro automatické řízení datového přenosu včetně automatického řízení RS-485
- mezní komunikační rychlost až 60MBd
- podpora nestandardních komunikačních rychlostí (taktovací obvody řadiče obsahují programovatelnou předděličku v rozsahu 1x až 31,875x)
- všechny UARTy jsou zpřístupněny plnou rychlostí PCI sběrnice bez čekacích cyklů
- implementace 32bitových stavových registrů společných pro všechny UARTy
