OPT-830A, OPT-830B

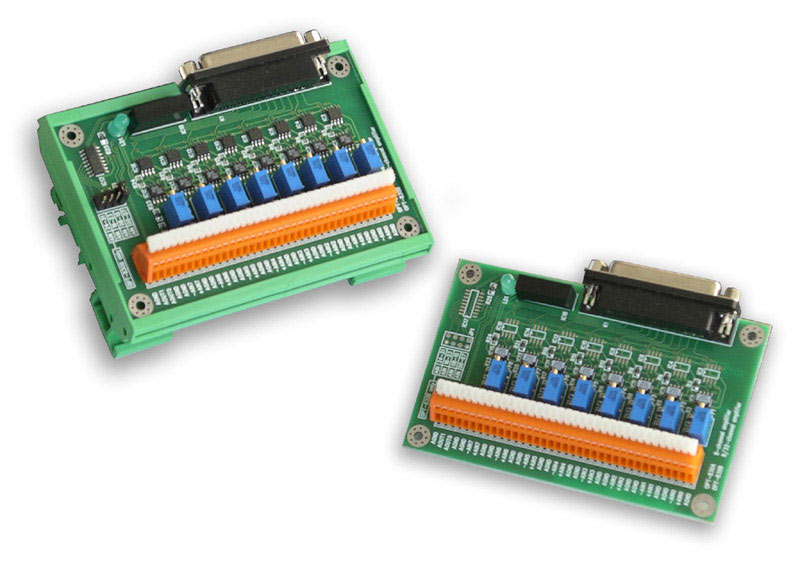

Řada dceřiných desek OPT-830A/830B slouží doplněk analogových vstupů multifunkčních PC karet a umožňuje realizovat diferenciální vstupy, resp. navíc rozšířit počet měřených kanálů ze základních osmi až na 32.
Deska OPT-830A obsahuje osm diferenciálních zesilovačů schopných měřit signály s velmi vysokou souhlasnou složkou; dosažená hodnota ±250VDC řadí desku na hranici izolačních zesilovačů. Krátkodobá odolnost proti poškození vstupů je dokonce ±500VDC.
Deska OPT-830B obsahuje navíc výstupní třístavové budiče umožňující paralelní řazení až 4 desek a tedy rozšíření počet měřených signálů z osmi až na 32; řídicí port je kompatibilní se DAQ PCI kartami řady PCA-7000A a PCA-7000C.
K propojení OPT-830A s řídicí PC kartou lze použít kabel CAB-2511/2 sloužící nejen k přenosu analogových a řídicích signálů, ale rovněž pro napájení desky (ze zdroje počítače prostřednictvím PC karty nebo externího zdroje). V případě OPT-830B je potřeba nejprve desky propojit 25žilovým kabelem s nalisovanými konektory D-Sub 25 (provedení podle mechanického řešení sestavy, například CAB-2514X) a celou sestavu pak propojit s kartou kabelem CAB-2511/2).
Desky OPT-830A/830B jsou standardně dodávány jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-830 umožňující montáž desky na lištu DIN 35 mm.
Součásti dodávky
Balení obsahuje pouze vlastní desku (kabely nejsou součástí dodávky), dokumentace je k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | OPT-830A | OPT-830B |
|---|---|---|
| Počet analogových vstupů |
8 (diferenciálních) | |
| Vstupní napětí (rozdílová složka) |
±11V max. (pro lineární přenos) | |
| Vstupní napětí (souhlasná složka) |
±250VDC max. (pro lineární přenos) ±500VDC max. (krátkodobá odolnost) |
|
| Zesílení zesilovačů | 1x (±0,05%) | |
| Potlačení souhlasné složky signálu |
>90 dB (po kalibraci trimrem) | |
| Vstupní impedance | 800 kΩ (diferenciální složka) 200 kΩ (souhlasná složka) |
|
| Frekvenční šířka pásma |
0÷25 kHz (signál ±10V) 0÷200 kHz (signál ±0,1V) |
|
| Linearita přenosu | ±0,02% typ. | |
| Výstupní napětí | ±11V max. (pro lineární přenos) | |
| Zatěžovací impedance výstupů |
>10kΩ | |
| Třístavové výstupní budiče |
Ne | Ano |
| Napájecí napětí, proudový odběr |
12VDC (±10%), 60mA max. | 12VDC (±10%), 60mA max. 5VDC (±5%), 20mA max. |
| Vstupní konektory | pružinové svorky (vodič do průměru 0,6mm) | |
| Rozměry desky | 72x110 mm | |
| Hmotnost desky | cca 70 g | |
| Hmotnost a rozměry obchodního balení |
cca 120 g kartonová krabice cca 180x130x40 mm |
|
