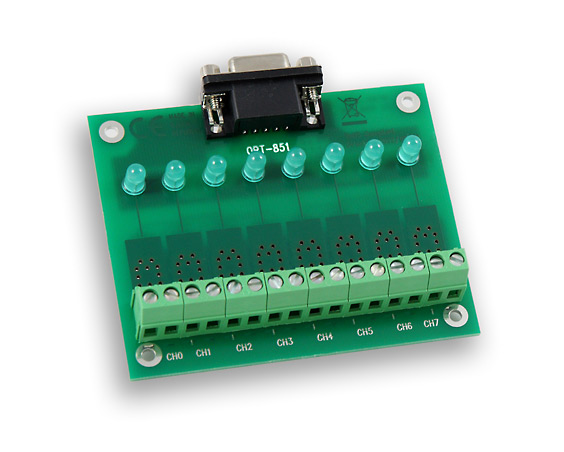

OPT-851A

Dceřiná deska OPT-851A slouží k optické izolaci a přizpůsobení signálů osmibitového výstupního digitálního portu multifunkčních a technologických PC karet.

Deska obsahuje osm vzájemně oddělených výstupních modulů zpracovávajících stejnosměrné signály do 32 V. Výstupní obvody pracují v režimu "plovoucí spínač" a jsou chráněny proti přepětí i proti napětí opačné polarity.

Každý z kanálů je vybaven indikační diodou LED (svitem signalizuje přítomnost řídicího napětí, tzn. sepnutý spínač).

K propojení s kartou je určen kabel s označením CAB-0911/2 a podle typu PC karty i redukce s PC štítkem PCE-209 (PCI karty), resp. DIG-14 (ISA karty). Kabel ani redukce nejsou součástí dodávky.

Deska OPT-851A je standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-801 umožňující montáž desky na lištu DIN 35 mm.

Deska OPT-851A nahrazuje předešlý typ OPT-851 s následujícími rozdíly:

snížení mezního trvalého proudu současně protékajícího všemi výstupy při použití pouzdra DIN-801 (přemístění součástek na spodní stranu omezilo možnost ochlazování spínačů)
širší rozsah napětí řídicího signálu (od 3,0 V bez omezení spínaného proudu)
omezeno riziko poškození součástek desky při instalaci (všechny součástky s výjimkou LED, svorek a konektoru jsou osazeny na spodní straně desky)

Technické parametry

Počet digitálních výstupů	8
Jmenovité spínané napětí	24 V
Maximální spínané napětí	32 V
Maximální spínaný proud (bez pouzdra DIN-801)	0,5 A (trvalý proud každého spínače)
Maximální spínaný proud (s pouzdrem DIN-801)	0,5 A (trvalý proud každého spínače) (součet proudů všech spínačů maximálně 2,5 A)
Přetížení spínače	1 A (max. 100 ms; max. 1x za deset sekund)
Napětí v sepnutém stavu (I = 0,5 A)	< 1,2 V
Řídicí napětí - úroveň L (= rozepnutý výstup)	< 0,8 V
Řídicí napětí - úroveň H (= sepnutý výstup)	3÷6 V
Řídicí proud (VIN = 5 V)	8 mA
Maximální řídicí napětí	+10 V / -1 V
Časové zpoždění (L->H, H->L)	< 0,5 ms (s kabelem CAB-0911/2)
Izolační napětí	1500 V
Rozměry desky	72x88 mm
Vhodný propojovací kabel	CAB-0911/2 PCE-209 (PCI karty), resp. DIG-14 (ISA karty)
Obsah balení	deska (popř. deska v DIN pouzdře), manuál (kabely nejsou součástí dodávky)
