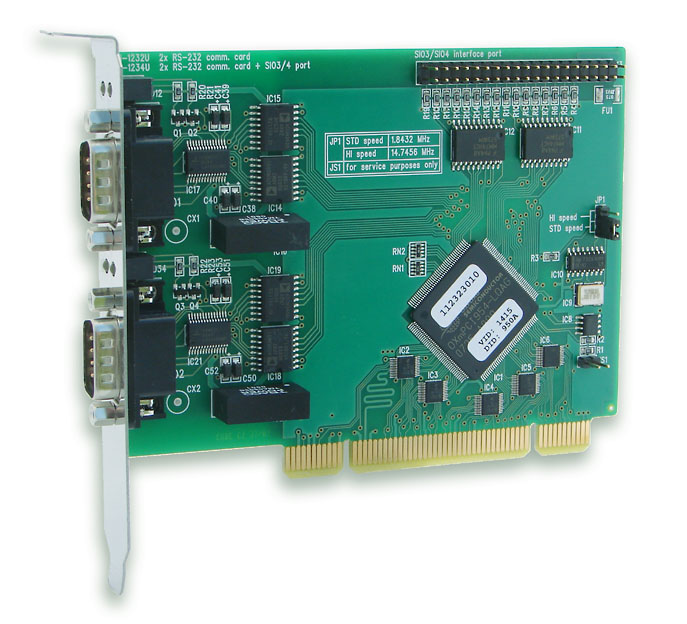

PCI-1232U

PCI-1232U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí dva izolované porty RS-232.

Jádrem komunikační PCI karty PCI-1232U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

Oba porty PCI-1232U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru.

Oba porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X2).
Více o ochraně komunikačních linek proti přepětí.

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.

Součásti dodávky

PCI-1232U obsahuje vlastní PCI kartu a InfoCD s drivery a uživatelskou příručkou.

Technické parametry

Typové označení PCI-1232U
Počet komunikačních portů 2
Typ komunikačních portů RS-232
Řadič UART OXmPCI954 (Oxford Semiconductor)
Přenosová rychlost až 230,4kBd
Přenášené signály TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Typ budičů RS-232 HIN211E (Texas Instruments)
Řízení přenosu RS-232 XON/XOFF, DTR/DSR, RTS/CTS
Odolnost linky RS-232 15kV IEC 61000-4-2, vzduch
Ochrana izolace linky bleskojistka CG5-600L
(příplatkové rozšíření ESD-X2)
Izolační napětí 1 kVDC (600VDC při rozšíření ESD-X2)
Sběrnice PCI, 3V3/5V, 32bitů, 33MHz
(kompatibilní s 64bitovou PCI a PCI-X)
I/O a MEM adresa,
kanály přerušení
přiděluje PnP PCI BIOS
Rozměry desky 90x125 mm
