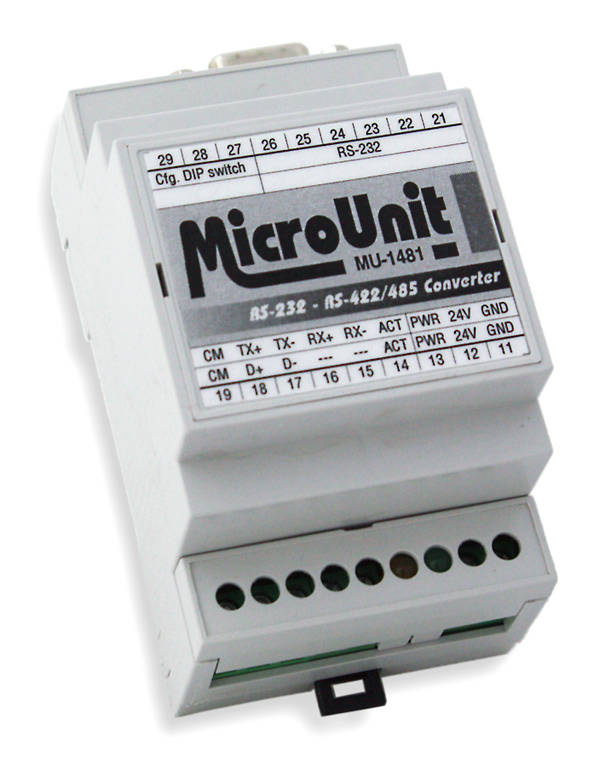

MU-1481
Konvertory MU-1481 slouží k obousměrnému převodu rozhraní RS-232 na RS-422 nebo RS-485. Ačkoliv jsou zařazeny mezi moduly MicroUnit serie, jsou zcela obecně použitelné pro jakoukoliv asynchronní sériovou komunikaci.
Svým mechanickým provedením jsou vhodné pro průmyslové systémy, vestavbu do rozvaděčových skříní apod. Napájení konvertorů je řešeno z externího zdroje 10÷30V a obě komunikační rozhraní jsou izolována nejen vzájemně, ale i od napájecího zdroje (tzv. trojcestná izolace).
Konvertory obsahují obvody automatického řízení směru přenosu sekundárního rozhraní RS-422/485. Stejně jako další typy konvertorů a komunikačních PC karet TEDIA mají doplněny přepěťové ochranné prvky a zakončovací impedance vedení (pro RS-485 i RS-422).
Konvertory MU-1481 představují 100% funkční náhradu za konvertory MU-1422 a MU-1485 s řadou vylepšení, mezi které patří zejména:
- širší rozsah napájecích napětí
- vyšší přenosová rychlost
- dvě zakončovací impedance aktivované DIP spínači
Technické parametry
| Typové označení | MU-1481 |
|---|---|
| Primární rozhraní (viz poznámka) |
RS-232 |
| Signály primárního rozhraní |
TXD, RXD RTS, DTR (pouze pro případ, kdy není využito ADFC řízení) |
| Sekundární rozhraní | RS-422 nebo RS-485 |
| Signály sekundárního rozhraní |
TXD, RXD (RS-422)
TXD/RXD (RS-485) |
| Řízení přenosu sekundárního rozhraní |
ADFC, RTS, DTR nebo trvale aktivované rozhraní |
| Přenosová rychlost | 230,4 kBd max. |
| Ochrana sekundárního rozhraní |
transil 5V8/600W |
| Zakončovací impedance | 120Ω/1,3V
(1x pro RS-485, 2x pro RS-422) |
| Typ izolace | trojcestná optická |
| Izolační napětí | 1kVpp |
| Napájecí napětí | 10÷30 VDC |
| Odběr proudu | 70 mA (24V)
200 mA (10V) |
| Mechanické provedení | Modulbox 3M |
| Další informace | společné vlastnosti MicroUnit serie dokumentace v sekci download |
Poznámka: Funkce automatického řízení směru přenosu sekundárního rozhraní nazývaná ADFC je odvozena od přítomnosti dat primárního rozhraní ve směru do konvertoru. Jsou-li v ADFC režimech detekována data primárního rozhraní, je automaticky aktivován vysílač sekundárního rozhraní.
