MU-3222B/3225B/3226B, MU-3251B/3253B

Moduly digitálních portů řady MU-322xB/325xB jsou určeny pro přímé zpracování technologických signálů nebo jejich řízení. Jedná se o inovovanou řadu modulů předešlé generace.

Moduly MU-322xB obsahují 32 izolovaných digitálních vstupních kanálů, moduly MU-325xB pak 32 izolovaných výstupních kanálů.

Oproti ostatním typům modulů nabízejí výrazně vyšší koncentraci kanálů (méně než 6mm lišty pro jeden kanál).

Každý kanál je vybaven indikační LED, další dvě LED pak signalizují přítomnost napájecího napětí a aktivitu komunikační linky.

Izolace

Skupina vstupů nebo výstupů je izolována od ostatních obvodů modulu, jednotlivé vstupy nebo výstupy však nejsou izolovány vzájemně.
Obvody komunikační linky nejsou izolovány od napájecích obvodů (odpovídá řešení ostatních modulů MicroUnit serie).

Digitální vstupy (MU-322xB)

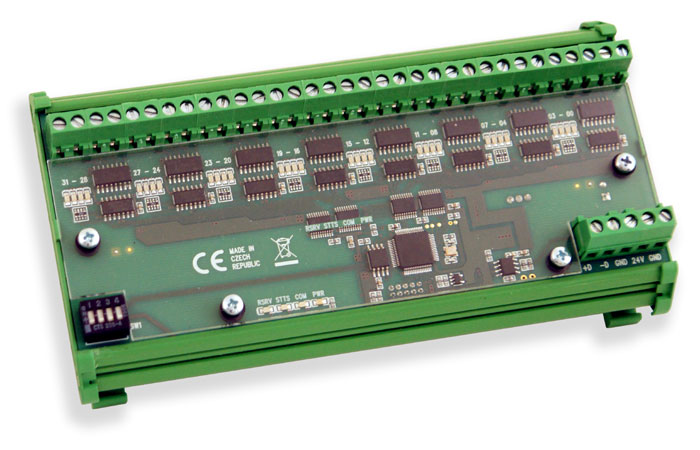

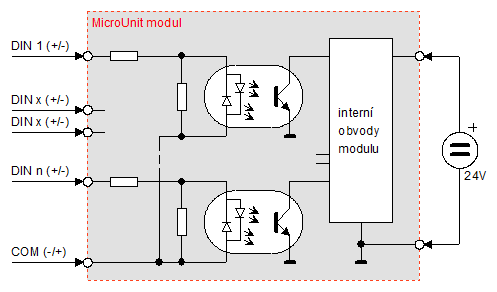

Moduly MU-322xB jsou vybaveny digitálními vstupy zpracovávajícími signály obou polarit. Kromě rozhraní RS-485 jsou navíc vybaveny rozhraním RS-232 vhodným pro konfiguraci nebo laboratorní aplikace.
Moduly MU-3225B jsou oproti MU-3222B vybaveny čítači pro každý vstup a představují tak mimořádně cenově atraktivní řešení.
Moduly MU-3226B nabízejí právě jako MU-3225B čítače, avšak vstupní obvody jsou navíc vybaveny filtry pro střídavý signál 50Hz a umožňují proto zpracovat i střídavé signály.

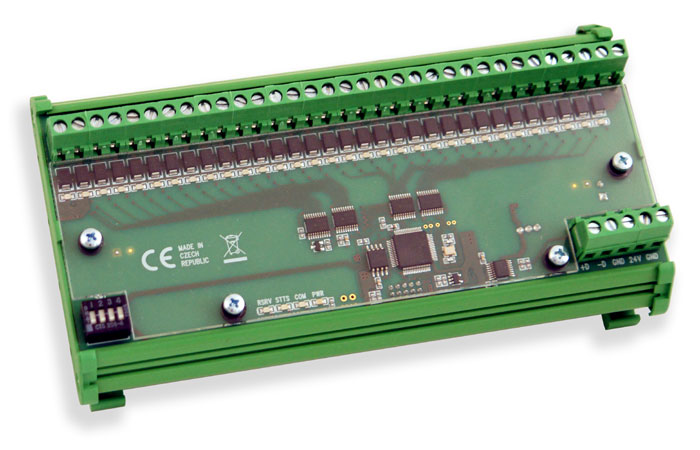

Digitální výstupy (MU-325xB)

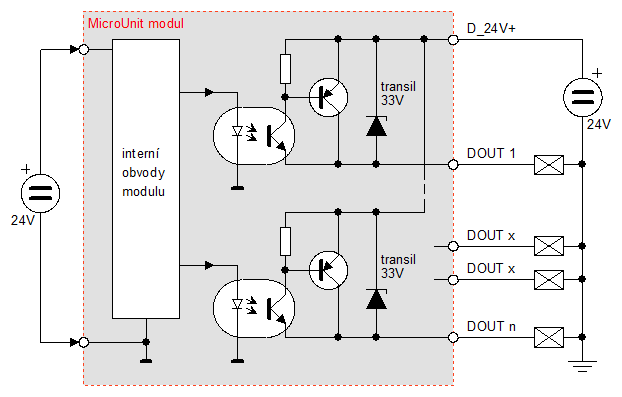

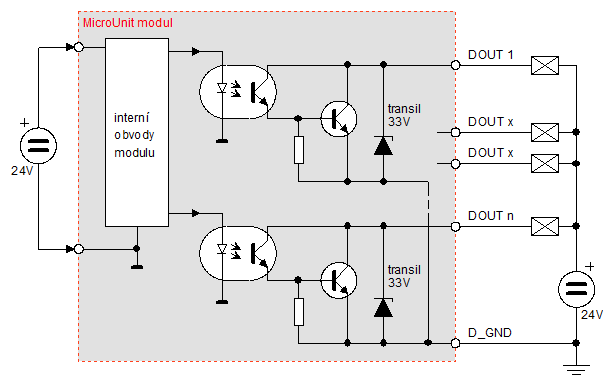

Moduly MU-325xB jsou osazeny FET tranzistory doplněnými o přepěťové transily (ochrana proti přepětí) a nadproudové pojistky (ochrana proti přetížení).

Mechanické provedení

Moduly jsou dodávány v otevřeném pouzdře určeném pro montáž na lištu DIN35 doplněným o průhledný plexi kryt zabraňující náhodnému dotyku z čelní strany desky.

Technické parametry

Typové označení	MU-3222B	MU-3225B	MU-3226B
Počet digitálních vstupů	32
Typ digitálních vstupů	společně izolované bipolární 24V		společně izolované bipolární 24V s filtrem 50Hz
Společná svorka digitálních vstupů	pozitivní i negativní (vstupy zpracují napětí obou polarit)
Vstupní napětí - úroveň L	<3VDC (obě polarity)		<3VDC (obě polarity) <3VRMS (signál 50Hz)
Vstupní napětí - úroveň H	15÷50VDC (obě polarity)		15÷50VDC (obě polarity) 15÷50VRMS (signál 50Hz)
Odolnost vstupů proti přepětí	±75VDC (max. 1s) 75VRMS (signál 50Hz, max. 1s)
Vstupní impedance	cca 20kΩ
Izolace digitálních vstupů	1000VDC
Počet čítačů	- - -	32
Vstupní frekvence	- - -	200Hz	10Hz (zpracuje i signál 50Hz)
Rozsah čítání	- - -	0÷4294967295 (tzn. 32bitový čítač)
Komunikační linka	RS-485
Komunikační protokol	Modbus RTU, AIBus-2
Napájecí napětí	10÷30VDC
Příkon (podrobnosti)	2,0W max.
Mechanické provedení	pouzdro na lištu DIN 35 mm + krycí plexi štítek
Rozměry	172x92x51 mm
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2



Typové označení	MU-3251B	MU-3253B
Počet digitálních výstupů	32
Typ digitálních výstupů	izolované 24V (NPN)	izolované 24V (PNP)
Spínané napětí a proud	32V/0,3A max. (2A @ 0,2s)
Izolace digitálních výstupů	1000VDC
Komunikační linka	RS-485
Komunikační protokol	Modbus RTU, AIBus-2
Napájecí napětí	10÷30VDC
Příkon (podrobnosti)	2,0W max.
Mechanické provedení	pouzdro na lištu DIN 35 mm + krycí plexi štítek
Rozměry	172x92x51 mm
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2
