PCA-8428, PCA-8429, PCA-8438, PCA-8439

Řady PCA-842x a PCA-843x představují čtyři typy středně výkonných multifunkčních DAQ PCI Express karet vybavených analogovými vstupy a řadou doplňkových I/O funkcí.

Obsahují alternativně 8 nebo 16 analogových vstupů vybavené jedním 14bitovým A/D převodníkem. Vstupy využívají zapojení typu S. E. s jedním společným signálem.

Analogové vstupy doplňují dva analogové výstupy (pouze typy PCA-8428 a PCA-8438), dva čítače a tři obousměrné osmibitové digitální porty.

Všechny tři osmibitové digitální porty jsou softwarově konfigurovatelné jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Karty navíc obsahují IRQ logiku umožňující vyvolat přerušení systému zaplněním FIFO paměti naměřenými daty, volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Karty PCA-842x a PCA-843x jsou založeny na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).

Odlišnosti PCA-8428, PCA-8429, PCA-8438 a PCA-8439

Karty se odlišují počtem analogových vstupů a přítomností dvou analogových výstupů, ostatní vlastnosti jsou identické všem čtyřem typům.

PCA-8428: 8 analogových vstupů a 2 analogové výstupy
PCA-8429: 8 analogových vstupů
PCA-8438: 16 analogových vstupů a 2 analogové výstupy
PCA-8439: 16 analogových vstupů

Standardní a low-profile provedení

Karty jsou dodávány ve dvou provedeních - standardním pod označením PCA-84xx a low-profile provedení pod označením PCA-84xx/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

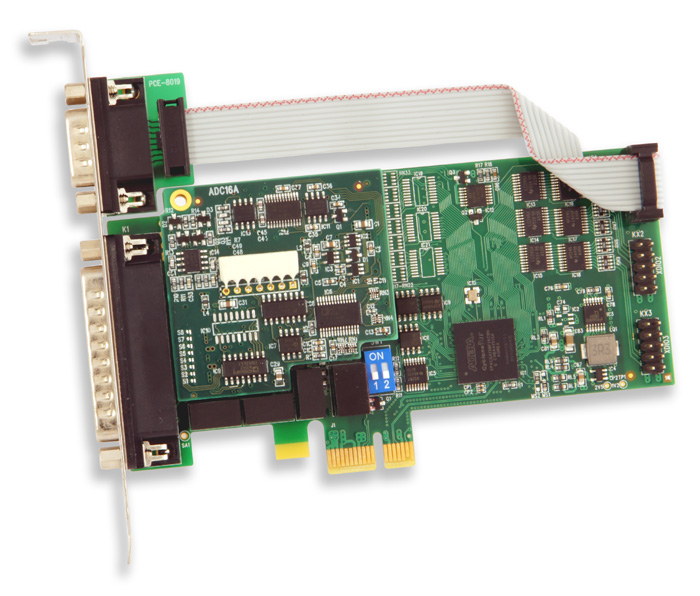

V případě standardního provedení jsou analogové vstupy/výstupy a první digitální port dostupné přímo na PC štítku karty (analogové vstupy a výstupy na konektoru D-Sub 25 umístěném na kartě, digitální port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva digitální porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

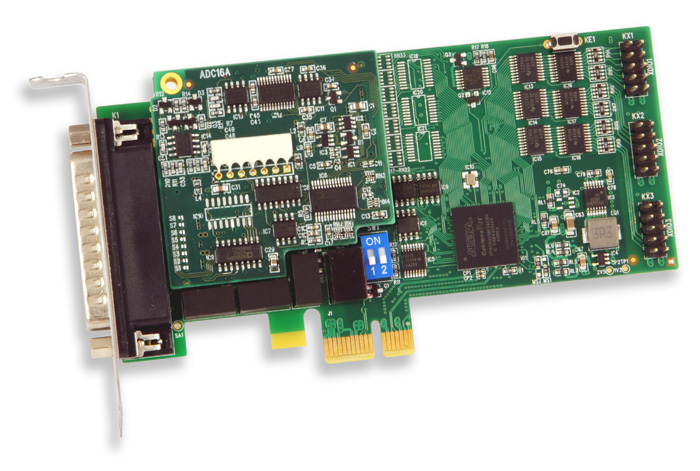

V případě low-profile provedení jsou analogové vstupy/výstupy dostupné přímo na PC štítku karty (konektor D-Sub 25), tři digitální porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).

Součásti dodávky

Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	PCA-8428 (standardní provedení) PCA-8428/LP (low-profile provedení) PCA-8429 (standardní provedení) PCA-8429/LP (low-profile provedení) PCA-8438 (standardní provedení) PCA-8438/LP (low-profile provedení) PCA-8439 (standardní provedení) PCA-8439/LP (low-profile provedení)
Počet a typ analogových vstupů	8x S.E. (PCA-8428 a PCA-8429) 16x S.E. (PCA-8438 a PCA-8439)
Izolace analogových vstupů	1kVDC (resp. 600VDC při rozšíření ESD-X1, viz poznámka)
Rozlišení A/D převodníku	14 bitů
Vstupní rozsahy	±10V, ±5V, ±2,5V, ±1,25V, ±0,625V, ±0,3125V
Odolnost proti přepětí	±24V trvale (transil 28V/230W)
Vzorkovací frekvence	100kHz max. (viz poznámka níže)
Spouštění vzorkování	softwarově časovačem externím digitálním signálem
Datový zásobník	32kB (FIFO)
Počet analogových výstupů	2 (PCA-8428 a PCA-8438) 0 (PCA-8429 a PCA-8439)
Rozlišení D/A převodníků	12 bitů
Výstupní rozsahy	±10V
Zatížitelnost výstupů	2kΩ min. (resp. max. 5mA / kanál a 20mA celkem všechny kanály) (výstupy jsou odolné proti zkratu)
Doba ustálení výstupního napětí	0,005ms typ.
Počet a typ čítačů	2x 32 bitů s kvadraturním enkodérem
Pracovní frekvence čítačů	2MHz max. (IRC režimy, fázová frekvence) 4MHz max. (ostatní režimy) (pro vstupní signál s nesymetrií max. 40/60%)
Počet digitálních vstupů	0/8/16/24 (tři osmibitové obousměrné porty společné s výstupy a vstupy čítačů)
Pracovní úrovně digitálních vstupů	TTL/HC
Počet digitálních výstupů	24/16/8/0 (tři osmibitové obousměrné porty společné se vstupy a vstupy čítačů)
Pracovní úrovně digitálních výstupů	TTL/HC
Zdroje přerušení	volitelné zaplnění FIFO paměti naměřenými daty, 24x digitální vstup, časovač 1÷255 ms
Sběrnice	PCI Express (x1, Gen 1)
Rozměry desky	cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek)
Hmotnost desky	cca 80 g (karta ve standardním provedení) cca 60 g (karta low-profile provedení)
Hmotnost a rozměry obchodního balení	cca 130 g (karta ve standardním provedení) cca 110 g (karta low-profile provedení) kartonová krabice cca 180x130x40 mm

Poznámka: Příplatkové rozšíření ESD-X1 představuje doplnění bleskojistky CG5-600L a zvyšuje odolnost izolační bariéry proti průrazu indukovaným přepětím.

Poznámka: Vzorkovací frekvence je uvedena pro zdroj signálu s výstupní impedanci do 1 kΩ.
