PCI-1224U

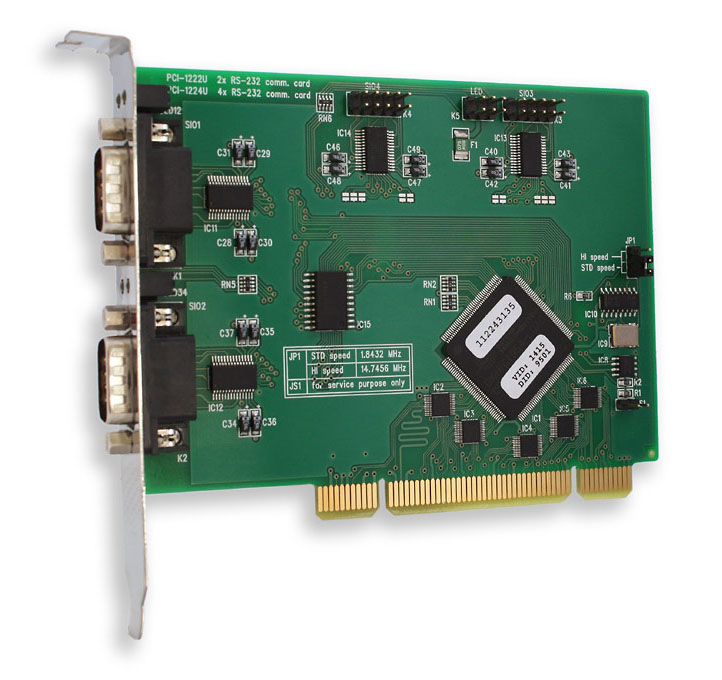

PCI-1224U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři neizolované porty RS-232.
Jádrem komunikační PCI karty PCI-1224U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

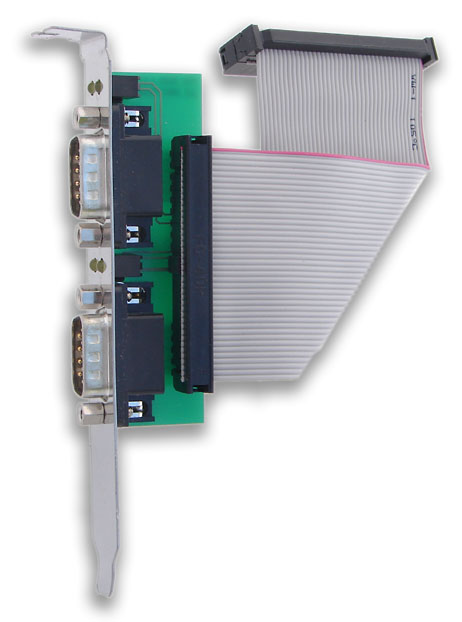

První dva porty karty PCI-1224U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1029 umístěné v sousední pozici. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru. Porty nejsou opticky izolovány.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti dodávky
Balení obsahuje vlastní PCI kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1224U |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-232 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 230,4kBd |
| Přenášené signály | TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI |
| Typ budičů RS-232 | HIN211E (Texas Instruments) |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Odolnost linky RS-232 | 15kV IEC 61000-4-2, vzduch |
| Izolační napětí | bez izolace |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm (PCI-1224U) 80x65 mm (PCI-1029) |
| Hmotnost desky včetně redukce |
cca 140 g |
| Hmotnost a rozměry obchodního balení |
cca 200 g kartonová krabice cca 180x130x40 mm |
