Svorkovnice pro DAQ PCI/PCIe karty

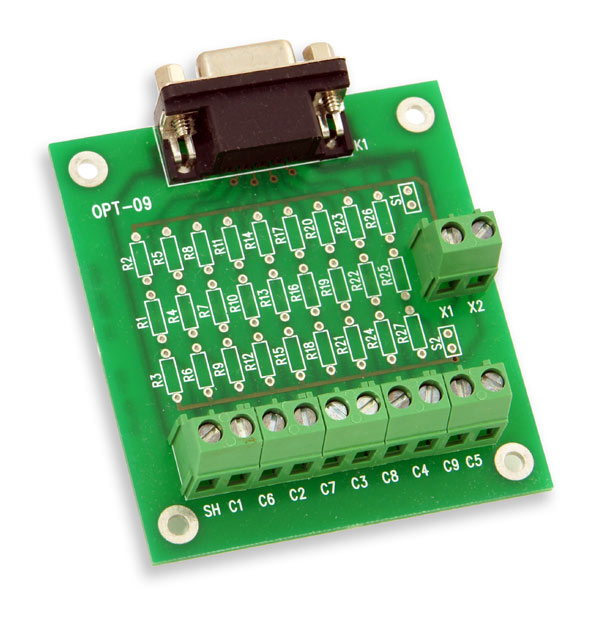

OPT-09
Univerzální svorkovnice pro konektor D-Sub 9 s možností instalace do pouzdra DIN-09 určeného pro montáž na lištu DIN 35 mm.
Svorkovnice je osazena konektorem D-Sub 9 (zásuvka), 10 šroubovými svorkami (9 signálů + stínění kabelu připojené na plášť D-Sub 9 konektoru) a navíc dvěma pomocnými svorkami pro připojení externího napětí. Volné pozice na desce umožňují vložit do každého signálu sériový rezistor, vytvořit děliče/filtry nebo na signál připojit přes rezistor externí napájecí zdroj.
Rozměry desky: cca 72x66 mm
Hmotnost desky: cca 50 g
Poznámka: Svorkovnice jsou baleny v plastovém sáčku, alternativně mohou být dodávány v kartonové krabici cca 180x130x40 mm (hmotnost včetně desky cca 100 g).

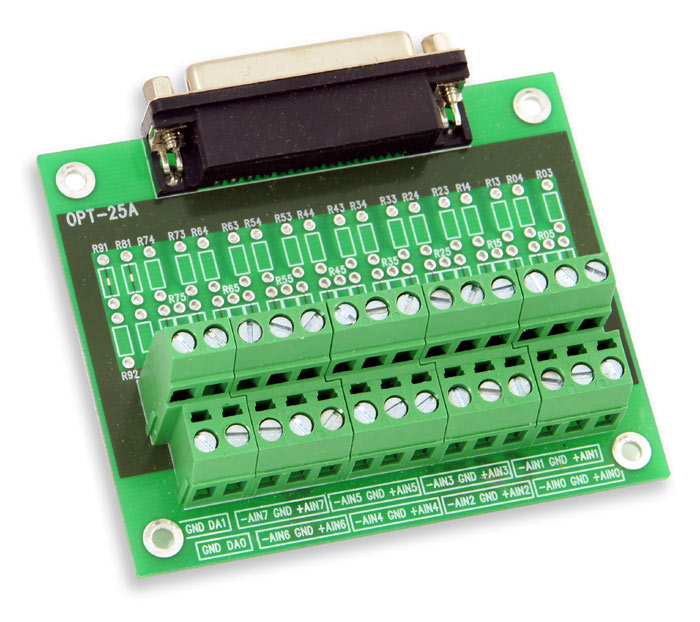

OPT-25A
Svorkovnice pro připojení signálů analogových vstupů a výstupů k DAQ kartám (určena pro všechny typy karet s 8/16 S.E. vstupy, popř. osmi diferenciálními vstupy, a dvěma analogovými výstupy) s možností instalace do pouzdra DIN-25B určeného pro montáž na lištu DIN 35 mm.
Svorkovnice je osazena konektorem D-Sub 25 (zásuvka) a 28 šroubovými svorkami (zapojení vhodné pro analogové vstupy a výstupy DAQ karet, ne pro DIO porty nebo obecné užití). Volné pozice na desce umožňují realizovat děliče, bočníky nebo filtry pro každý signál.
Rozměry desky: cca 72x88 mm
Hmotnost desky: cca 90 g
Poznámka: Svorkovnice jsou baleny v plastovém sáčku, alternativně mohou být dodávány v kartonové krabici cca 180x130x40 mm (hmotnost včetně desky cca 140 g).

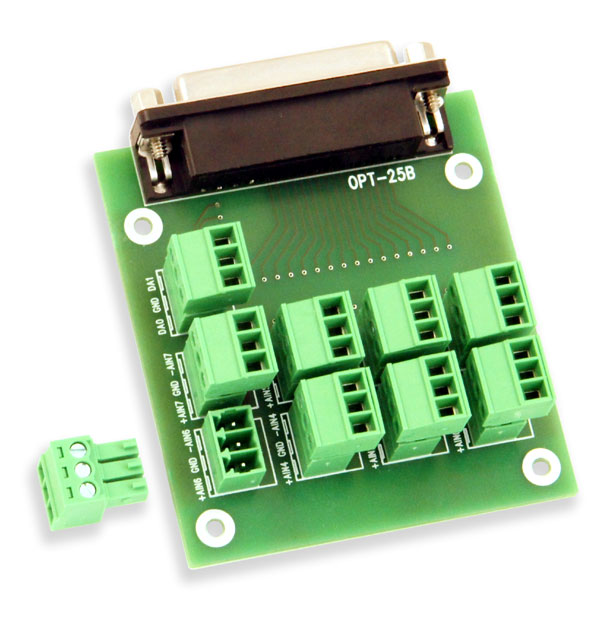

OPT-25B
Svorkovnice pro připojení signálů analogových vstupů a výstupů k DAQ kartám (určena pro všechny typy karet s 8/16 S.E. vstupy, popř. osmi diferenciálními vstupy, a dvěma analogovými výstupy) s možností instalace do pouzdra DIN-25 určeného pro montáž na lištu DIN 35 mm.
Svorkovnice je osazena konektorem D-Sub 25 (zásuvka) a 9 trojitými násuvnými svorkovnicemi pro vodiče s průřezem do 1 mm2 (zapojení vhodné pro analogové vstupy a výstupy DAQ karet, ne pro DIO porty nebo obecné užití). Volné pozice na desce umožňují realizovat děliče, bočníky nebo filtry pro každý signál (SMD součástky na spodní straně desky).
Rozměry desky: cca 72x66 mm
Hmotnost desky: cca 60 g
Poznámka: Svorkovnice jsou baleny v plastovém sáčku, alternativně mohou být dodávány v kartonové krabici cca 180x130x40 mm (hmotnost včetně desky cca 140 g).

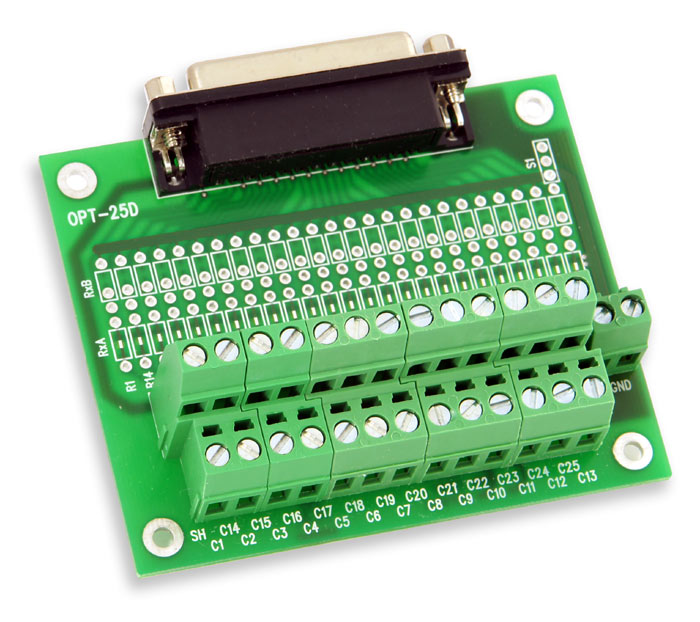

OPT-25D
Univerzální svorkovnice pro konektor D-Sub 25 s možností instalace do pouzdra DIN-25 určeného pro montáž na lištu DIN 35 mm.
Svorkovnice je osazena konektorem D-Sub 25 (zásuvka), 26 šroubovými svorkami (25 signálů + stínění kabelu připojené na plášť D-Sub 25 konektoru) a navíc dvěma pomocnými svorkami pro připojení externího napětí. Volné pozice na desce umožňují vložit do každého signálu sériový rezistor, vytvořit děliče/filtry nebo na signál připojit přes rezistor externí napájecí zdroj.
Rozměry desky: cca 72x88 mm
Hmotnost desky: cca 90 g
Poznámka: Svorkovnice jsou baleny v plastovém sáčku, alternativně mohou být dodávány v kartonové krabici cca 180x130x40 mm (hmotnost včetně desky cca 140 g).
