PCD-7006C

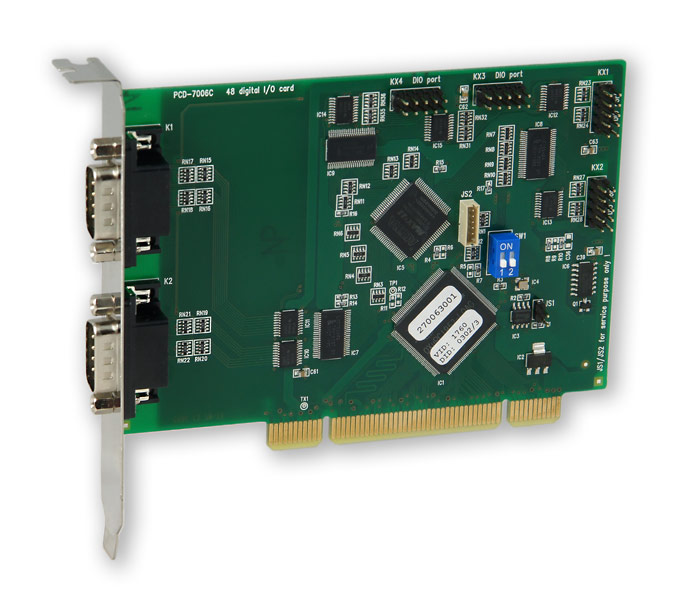

PCI karta PCD-7006C je doplňkovým typem řady multifunkčních DAQ PCI karet a obsahuje obousměrné digitální porty.

Karta PCD-7006C obsahuje šest osmibitových digitálních portů softwarově konfigurovatelných jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

První dva porty jsou dostupné přímo na PC štítku karty (konektory D-Sub 9), zbývající čtyři porty mohou být zpřístupněny redukcemi s PC štítkem řady PCE-16xx (nejsou součástí dodávky).

Karta PCD-7006C obsahuje IRQ logiku s pěti zdroji přerušení - čtyřmi digitálními vstupy a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

Digitální porty využívají pro I/O signály rozhraní unifikovaná pro všechny DAQ PCI karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Odlišnosti PCD-7006C od předešlého typu PCD-7004

Karta PCD-7006C nahrazuje dosavadní typ PCD-7004 a byla proto navržena s ohledem na maximální zpětnou kompatibilitu s předešlým typem. Všechny odlišnosti lze shrnout do následujících bodů:

Technické parametry

Typové označení PCD-7006C
Počet digitálních vstupů 0/8/16/24/32/40/48 (šest osmibitových obousměrných portů společných s výstupy)
Pracovní úrovně
digitálních vstupů
TTL/HC
Počet digitálních výstupů 48/40/32/24/16/8/0 (šest osmibitových obousměrných portů společných se vstupy)
Pracovní úrovně
digitálních výstupů
TTL/HC
Zdroje přerušení 4x digitální vstup, časovač 1÷255 ms
Sběrnice PCI (32 bitů, 33 MHz, 5V i 3,3V)
I/O + MEM adresa,
kanály přerušení
přiděluje PnP PCI BIOS
Rozměry desky cca 90x130 mm
