USB kabely a redukce

V následujících odstavcích je přehledně popsán sortiment dodávaný s DAQ USB moduly TEDIA, označení typů obsahuje pořadí konektorů ve směru od počítače k modulu. Například kabel s označením A -> B je vybaven konektorem A pro připojení k počítači a konektorem B pro připojení k modulu.

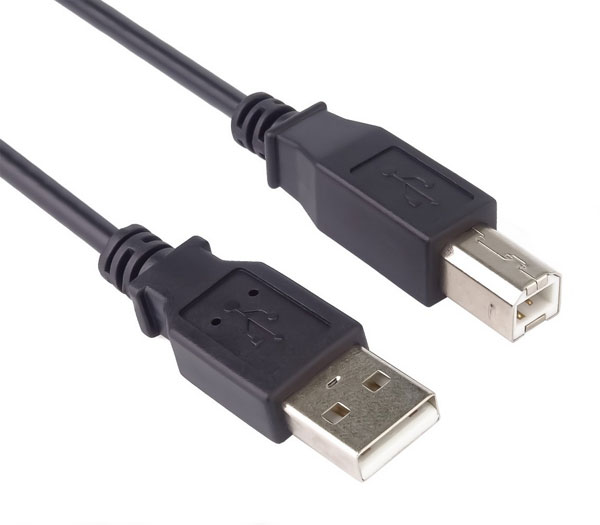

Standardní kabely A -> B

Kabely jsou určeny zejména pro připojení DAQ USB modulů k počítači vybaveném USB portem verze 2.0 nebo 3.0 s konektorem typu A (doposud všechny typy modulů jsou vybaveny konektorem typu B).

Kabely jsou dostupné v délkách od 0,5 metru do 5 metrů, použití kabelů delších než 2 metry je však možné (vzhledem ke značným úbytkům napájecího napětí; napájecí vodiče mají obvyklý průřez AWG28) pouze se zařízením s nízkým proudovým odběrem, případně napájeným z vlastního zdroje.

Poznámka: Na trhu jsou dostupné i kabely s napájecími vodiči průřezu AWG22 (tzn. 4x větším než AWG28), takové typy v délce až 5 metrů lze pak použít i pro napájení zařízení s proudovým odběrem 0,5A.

CAB-USB05	USB kabel (přípojný A -> B, USB 2.0), délka 0,5m
CAB-USB10	USB kabel (přípojný A -> B, USB 2.0), délka 1m
CAB-USB20	USB kabel (přípojný A -> B, USB 2.0), délka 2m
CAB-USB30	USB kabel (přípojný A -> B, USB 2.0), délka 3m
CAB-USB50	USB kabel (přípojný A -> B, USB 2.0), délka 5m

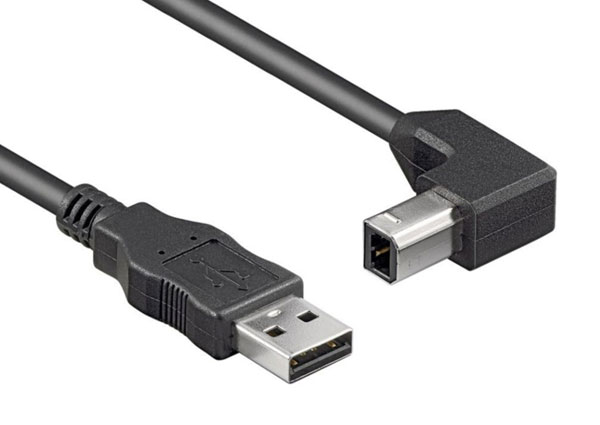

Kabely A -> B, úhlové vertikální

Kabely jsou analogické kabelům popsaným v prvním odstavci (včetně průřezů napájecích vodičů), odlišují jen úhlovým provedením konektoru B.

Po zapojení do DAQ USB modulů tedy kabel nevede kolmo z pouzdra, nýbrž směrem dolů, což může být v některých případech výhodnější.

CAB-USB05RV	USB kabel (přípojný A -> B/90°V, USB 2.0), délka 0,5m
CAB-USB10RV	USB kabel (přípojný A -> B/90°V, USB 2.0), délka 1m
CAB-USB20RV	USB kabel (přípojný A -> B/90°V, USB 2.0), délka 2m
CAB-USB30RV	USB kabel (přípojný A -> B/90°V, USB 2.0), délka 3m
CAB-USB50RV	USB kabel (přípojný A -> B/90°V, USB 2.0), délka 5m

Kabely C -> B

Kabely jsou analogické kabelům popsaným v prvním odstavci, umožňují však DAQ USB modul připojit k USB portu typu C.

Kabel je dostupný pouze v délce 1 metr.

Poznámka: Výhodou proti standardním kabelům A -> B popsaným v prvním odstavci je použití napájecích vodičů většího průřezu AWG24 (tzn. 2,5x větším než AWG28).

CAB-USB10CB

USB kabel (přípojný C -> B, USB 2.0), délka 1m

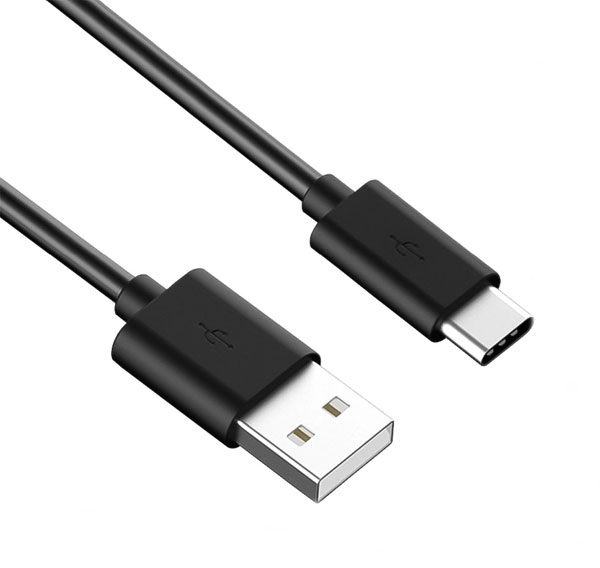

Kabely A -> C

Kabely jsou určeny zejména pro připojení DAQ USB modulů k počítači vybaveném USB portem verze 2.0 nebo 3.0 s konektorem typu A pomocí redukce typu C -> B (viz níže) použité na straně modulu.

Kabely jsou dostupné v délkách od 0,5 metru do 3 metrů, jejich výhodou oproti typům A -> B jsou napájecí vodiče většího průřezu AWG23 (tzn. 3x větším než AWG28).

Poznámka: Moduly využívající konektor C namísto stávajícího konektoru B jsou připravovány.

CAB-USBAC05	USB kabel (přípojný A -> C, USB 3.0), délka 0,5m
CAB-USBAC10	USB kabel (přípojný A -> C, USB 3.0), délka 1m
CAB-USBAC20	USB kabel (přípojný A -> C, USB 3.0), délka 2m
CAB-USBAC30	USB kabel (přípojný A -> C, USB 3.0), délka 3m

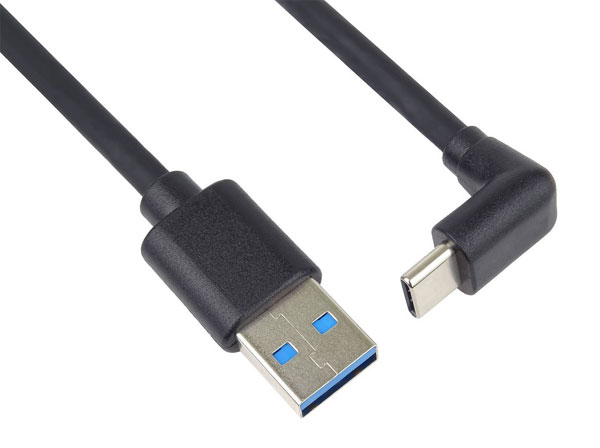

Kabely A -> C, úhlové vertikální

Kabely jsou analogické kabelům popsaným v předešlém odstavci (včetně průřezů napájecích vodičů), odlišují se jen úhlovým provedením konektoru C.

Po zapojení do DAQ USB modulů tedy kabel nevede kolmo z pouzdra, nýbrž směrem dolů, což může být v některých případech výhodnější.

Poznámka: Současné moduly využívají konektor typu B, kabel A -> C tedy vyžaduje redukci C -> B popsanou níže. Moduly využívající konektor C namísto stávajícího konektoru B jsou připravovány.

CAB-USBAC05RV	USB kabel (přípojný A -> C/90°V, USB 3.0), délka 0,5m
CAB-USBAC10RV	USB kabel (přípojný A -> C/90°V, USB 3.0), délka 1m
CAB-USBAC20RV	USB kabel (přípojný A -> C/90°V, USB 3.0), délka 2m
CAB-USBAC30RV	USB kabel (přípojný A -> C/90°V, USB 3.0), délka 3m

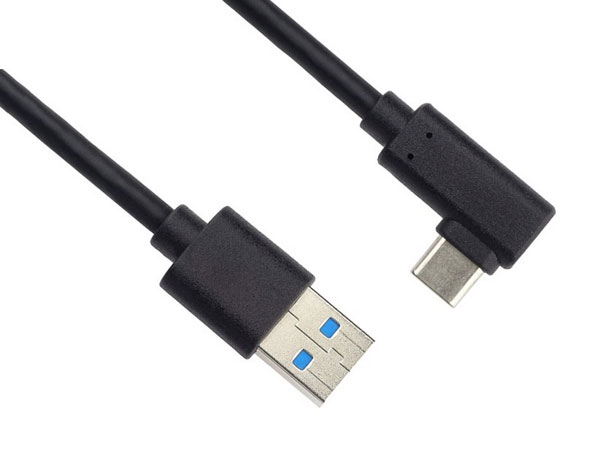

Kabely A -> C, úhlové horizontální

Kabely jsou analogické kabelům popsaným v předešlém odstavci (včetně průřezů napájecích vodičů), odlišují se jen úhlovým provedením konektoru C.

Po zapojení do DAQ USB modulů tedy kabel nevede kolmo z pouzdra, nýbrž do strany, což může být v některých případech výhodnější.

CAB-USBAC05RH	USB kabel (přípojný A -> C/90°H, USB 3.0), délka 0,5m
CAB-USBAC10RH	USB kabel (přípojný A -> C/90°H, USB 3.0), délka 1m
CAB-USBAC20RH	USB kabel (přípojný A -> C/90°H, USB 3.0), délka 2m
CAB-USBAC30RH	USB kabel (přípojný A -> C/90°H, USB 3.0), délka 3m

Kabely C -> C

Kabely C -> C představují standardní provedení s konektory C na obou koncích a vyhovují požadavkům nejnovějších USB specifikací.

Jelikož současné moduly využívají konektor typu B, kabel C -> C vyžaduje redukci C -> B (viz níže) použitou na straně modulu.

Kabely jsou dostupné v délkách od 0,5 metru do 2 metrů, jejich výhodou oproti typům A -> B jsou napájecí vodiče většího průřezu AWG23 (tzn. 3x větším než AWG28).

Poznámka: Moduly využívající konektor C namísto stávajícího konektoru B jsou připravovány.

CAB-USBCC05	USB kabel (přípojný C -> C, USB 3.x), délka 0,5m
CAB-USBCC10	USB kabel (přípojný C -> C, USB 3.x), délka 1m
CAB-USBCC15	USB kabel (přípojný C -> C, USB 3.x), délka 1,5m
CAB-USBCC20	USB kabel (přípojný C -> C, USB 3.x), délka 2m

Redukce A+A -> A

Pomocný kabel umožňuje připojit DAQ USB modul ke dvěma portům počítače s konektory A; první je použit pro napájení i přenos dat, druhý pak pouze pro napájení.

Rozdělení proudového odběru do dvou portů usnadní v případě mininotebooků a mikroPC napájení modulů s příkonem na hranici povolené specifikací.

Poznámka: Pro připojení modulu je navíc potřeba krátký kabel A -> B.

CAB-USBREAAA

USB kabel (redukce A+A -> A, délka 0,3m)

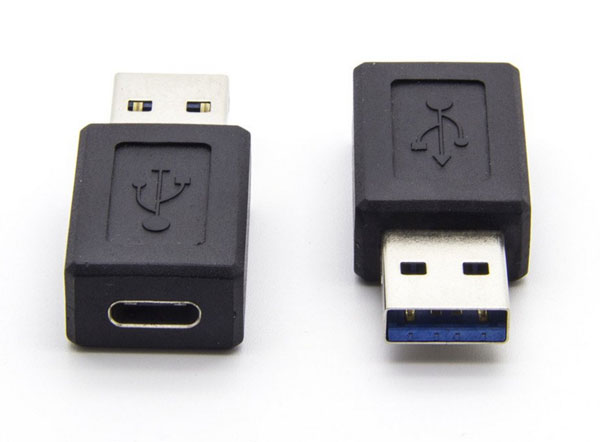

Redukce A -> C

Redukce je určena pro přímé zapojení do konektoru A umístěného na skříni počítače a použití kabelů C -> B nebo C -> C.

Redukce tedy umožní použít USB3.x kabely s větším průřezem napájecích vodičů a tedy nižším úbytkem napájecího napětí zejména při použití dlouhých kabelů.

CAB-USBREAC

redukce A -> C, USB 3.0

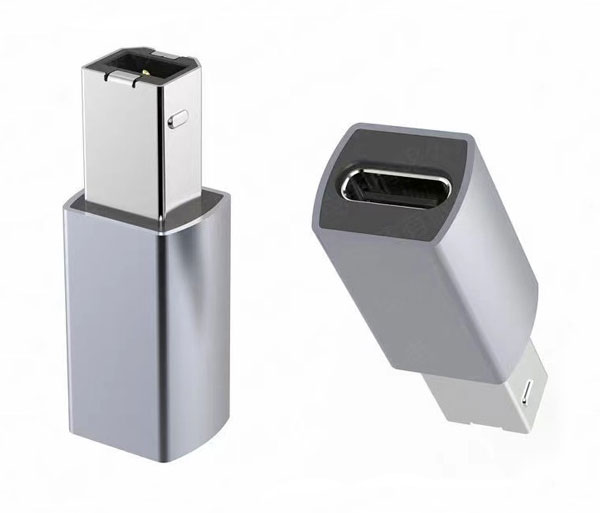

Redukce C -> B

Redukce je určena pro přímé zapojení do konektoru B umístěného na DAQ USB modulu a použití kabelů s konektorem C na straně modulu.

Redukce tedy umožní použít USB3.x kabely s větším průřezem napájecích vodičů a tedy nižším úbytkem napájecího napětí zejména při použití dlouhých kabelů.

CAB-USBRECB

redukce C -> B, USB 2.0

Další kabely

Po dohodě lze dodat širokou řadu dalších typů kabelů a redukcí.
