MU-3222, MU-3225, MU-3226

Moduly digitálních portů řady MU-3222/3225/3226 jsou určeny pro přímé zpracování technologických signálů nebo jejich řízení. Jedná se o inovovanou řadu modulů první generace.

Moduly MU-3222/3225/3226 obsahují 32 izolovaných digitálních vstupních kanálů.

Oproti ostatním typům modulů nabízejí výrazně vyšší koncentraci kanálů (pouze 6mm lišty pro jeden kanál).

Každý kanál je vybaven indikační LED, další dvě LED pak signalizují přítomnost napájecího napětí a aktivitu komunikační linky.

Izolace

Skupina vstupů je izolována od ostatních obvodů modulu, jednotlivé vstupy však nejsou izolovány vzájemně.
Obvody komunikační linky nejsou izolovány od napájecích obvodů, alternativně však izolace může být řešena trojcestně, tzn. obvody digitálních portů, obvody komunikační linky a napájecí obvody jsou vzájemně izolovány. V praxi to přináší následující výhody:

• pro napájení lze použít jakýkoliv zdroj
• komunikační linka je tzv. plovoucí a nezávislá na napájecích zdrojích
• vstupní, resp. výstupní signály mohou být napájeny ze samostatného nebo i společného zdroje

Digitální vstupy

Moduly MU-3222/3225/3226 jsou vybaveny digitálními vstupy zpracovávajícími signály obou polarit. Kromě rozhraní RS-485 jsou navíc vybaveny rozhraním RS-232 vhodným pro konfiguraci nebo laboratorní aplikace.
Moduly MU-3225 jsou oproti MU-3222 vybaveny vybaveny čítači pro každý vstup a představují tak mimořádně cenově atraktivní řešení.
Moduly MU-3226 nabízejí právě jako MU-3225 čítače, avšak vstupní obvody jsou navíc vybaveny filtry pro střídavý signál 50Hz a umožňují proto zpracovat i střídavé signály.

Napájecí obvody

Moduly MU-3222/3225/3226 jsou standardně dodávány s izolací digitálních portů a pro napájecí napětí 24V, na zakázku však mohou být dodány s trojcestnou izolací a ve verzích pro napájecí napětí od 5V do 70V.

Mechanické provedení

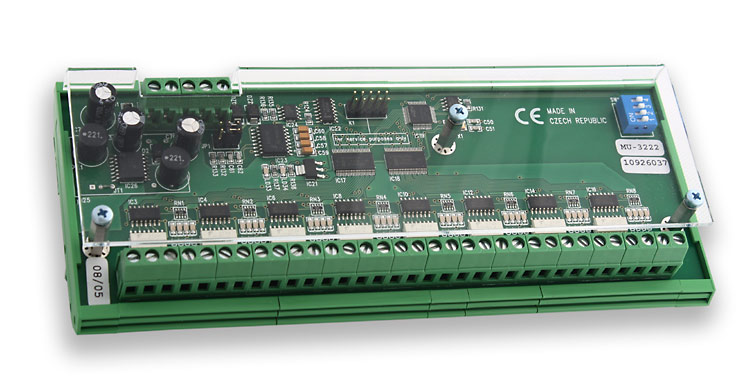

Moduly jsou standardně dodávány v otevřeném pouzdře určeném pro montáž na lištu DIN35 doplněným o průhledný plexi kryt zabraňující náhodnému dotyku z čelní strany desky.

Technické parametry

Typové označení	MU-3222	MU-3225	MU-3226
Počet digitálních vstupů	32
Typ digitálních vstupů	společně izolované bipolární 24V		společně izolované bipolární 24V s filtrem 50Hz
Společná svorka digitálních vstupů	pozitivní i negativní (vstupy zpracují napětí obou polarit)
Pracovní napětí - úroveň L	<3V
Pracovní napětí - úroveň H	15÷50V
Odolnost vstupů proti přepětí	65V
Izolace digitálních vstupů	standardně základní izolace 1kVDC alternativně trojcestná 1kVDC
Čítače	- - -	32x 32 bitů
Mezní frekvence čítačů	- - -	200Hz	10Hz (i pro střídavý signál 50Hz)
Napájecí napětí	10÷30V (alternativně další verze pro 5V až 70V)
Příkon (podrobnosti)	2,5W max.
Mechanické provedení	pouzdro na lištu DIN 35 mm + krycí plexi štítek
Rozměry	192x82x46 mm
