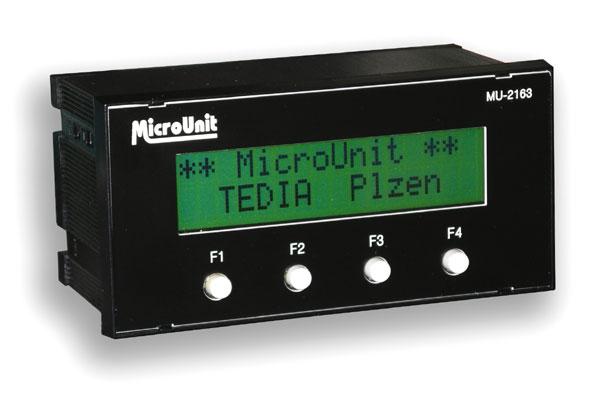

MUP-2161, MUP-2162, MUP-2163
Moduly panelových alfanumerických displejů MUP-2161, MUP-2162 a MUP-2163 jsou určeny pro vizualizaci dat v systémech modulů MicroUnit serie. Mechanickým provedením jsou určeny pro montáž do panelů rozváděčů, čelních panelů přístrojů apod.
Doplňkem displejů je otevírací kryt čelního panelu s označením OPT-2160, který se před montáží nasune na displej a zajistí krytí přístroje IP65.
Technické parametry
| Typové označení | MUP-2161 | MUP-2162 | MUP-2163 |
|---|---|---|---|
| Typ displeje | alfanumerický 2x16 znaků | ||
| Rozměry zobrazovací plochy |
98x22 mm | ||
| Velikost znaku | 5x9 mm | ||
| Podsvětlení displeje | ano | ne | ano |
| Zvuková signalizace | ano | ||
| Tlačítka na čelním panelu | ne | ne | 4 |
| Počet tlačítek na panelu | 0 | 0 | 4 |
| Počet digitálních vstupů | 4 | 4 | 4 |
| Typ digitálních vstupů | TTL/24V bez izolace | ||
| Pracovní napětí - úroveň L |
<1VDC | ||
| Pracovní napětí - úroveň H |
>4VDC | ||
| Odolnost vstupů proti přepětí |
±32VDC | ||
| Izolace digitálních vstupů |
ne | ||
| Typ digitálních výstupů | 1 (+1 zvuková signalizace) | ||
| Typ digitálních výstupů |
NPN bez izolace | ||
| Spínané napětí a proud |
32VDC/0,5A max. | ||
| Izolace digitálních výstupů |
ne | ||
| Napájecí napětí | 10÷30VDC | ||
| Příkon (podrobnosti) | 3,0W max. | 1,6W max. | 3,0W max. |
| Krytí | IP65 (při použití čelního krytu OPT-2160) | ||
| Rozměry čelního panelu | 144x74 mm | ||
| Zástavbová hloubka | 60mm | ||
| Montážní otvor v panelu | 136x67 mm | ||
