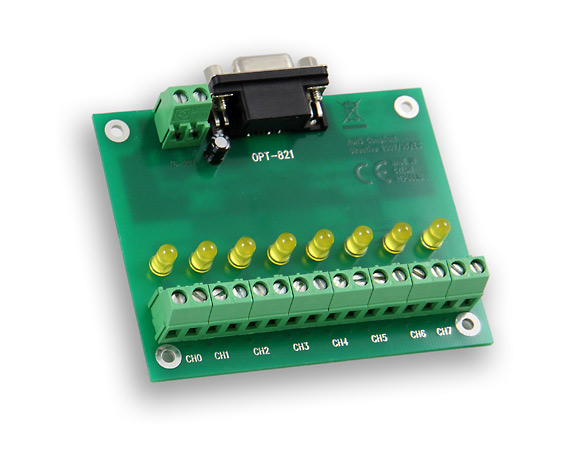

OPT-821A

Dceřiná deska OPT-821A slouží k optické izolaci a přizpůsobení technologických signálů osmibitového vstupního digitálního portu multifunkčních a technologických PC karet.

Deska obsahuje osm vzájemně izolovaných vstupních bloků zpracovávajících stejnosměrné signály do 32V. Všechny kanály pracují jako invertující, tzn. přítomnost vstupního napětí je reprezentována výstupní úrovní "L". Výstupní obvody pracují v režimu "otevřený kolektor" (slučitelné se vstupními porty osazenými "pull up" rezistory, splňují všechny typy TEDIA) nebo generují napětí v úrovních TTL (vyžaduje externí napájecí zdroj).

Každý z kanálů je vybaven indikační diodou LED signalizující svitem přítomnost vstupního napětí.

K propojení s PC kartou je určen kabel s označením CAB-0911/2, případně podle typu PC karty je navíc potřeba redukce s PC štítkem řady PCE-16xx.

Deska OPT-821A je standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-801 umožňující montáž desky na lištu DIN 35mm.

Deska OPT-821A nahrazuje předešlý typ OPT-821, vlastnosti obou desek jsou identické. Vzhledem SMD montáži většiny součástek na spodní straně desky je však u OPT-821A výrazně omezeno riziko poškození při instalaci i provozu (zejména v případě použití pouzdra DIN-801).

Technické parametry

Typové označení OPT-821A
Počet digitálních vstupů 8
Vstupní napětí - úroveň L 0÷5VDC (tzn. úroveň H na portu PC karty)
Vstupní napětí - úroveň H 15÷32VDC (tzn. úroveň L na portu PC karty)
Vstupní impedance cca 6kΩ
Maximální vstupní napětí ±50VDC
Časové zpoždění (L->H, H->L) <0,5ms
Izolační napětí 1500VAC (vstupy proti portu PC karty)
100VDC (vstupy vzájemně)
Napájecí napětí,
proudový odběr
8÷30VDC, 15mA max.
(pouze pro TTL režim výstupního portu)
Rozměry desky cca 72x88 mm
Vhodný propojovací kabel CAB-0911/2
(popř. navíc redukce PCE-16xx)
Obsah balení deska (popř. deska v DIN pouzdře), manuál
(kabely nejsou součástí dodávky)
Poznámka: Údaje s indexem "AC" označují efektivní hodnotu harmonického střídavého signálu frekvence 50Hz.
