OPT-861

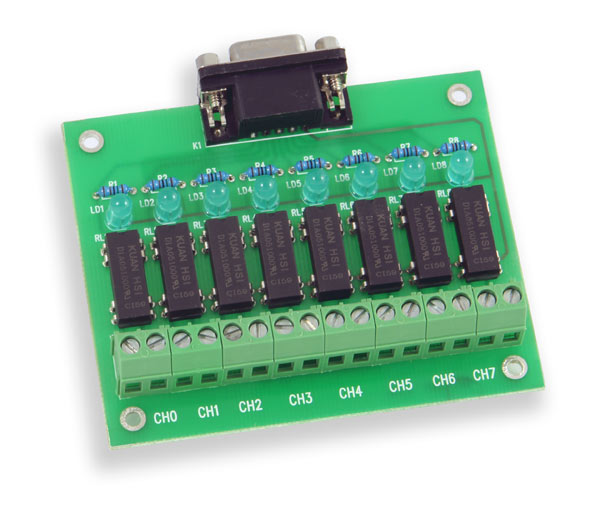

Dceřiná deska OPT-861 slouží k optické izolaci a přizpusobení signálů osmibitového výstupního digitálního portu multifunkčních a technologických PC karet.

Deska obsahuje osm vzájemně oddělených výstupních reléových modulů schopných zpracovat stejnosměrné nebo střídavé signály. Výstupní obvody pracují v režimu "plovoucí spínač". Každý z kanálů je vybaven indikační diodou LED (svitem signalizuje přítomnost vstupního napětí).

K propojení s PC kartou je určen kabel s označením CAB-0911/2, případně podle typu PC karty je navíc potřeba redukce s PC štítkem řady PCE-16xx.

Deska OPT-861 je standardně dodávána jako nepouzdřený kit s možností doplnění o plastové pouzdro DIN-801 umožňující montáž desky na lištu DIN 35mm.

Součásti dodávky

Balení obsahuje pouze vlastní desku (kabely nejsou součástí dodávky), dokumentace je k dispozici v sekci Ke stažení.

Technické parametry

Typové označení OPT-861
Počet digitálních výstupů 8
Maximální spínané napětí 100VDC / 100VAC
Maximální spínaný proud 0,5ADC / 0,5AAC
Maximální spínaný výkon 10W / 10VA
Řídicí napětí - úroveň L
(= rozepnuté relé)
<0,8V
Řídicí napětí - úroveň H
(= sepnuté relé)
4÷6V
Řídicí proud (U = 5V) 14mA
Maximální řídicí napětí 10V / -1V
Doba sepnutí/vypnutí <0,5ms
Izolační napětí 100VDC/VAC (kontakty proti portu PC karty)
100VDC/VAC (kontakty vzájemně)
Rozměry desky 72x88 mm
Hmotnost desky cca 80 g
Hmotnost a rozměry
obchodního balení
cca 130 g
kartonová krabice cca 180x130x40 mm
Poznámka: Údaje s indexem "AC" označují efektivní hodnotu harmonického střídavého signálu frekvence 50Hz.
