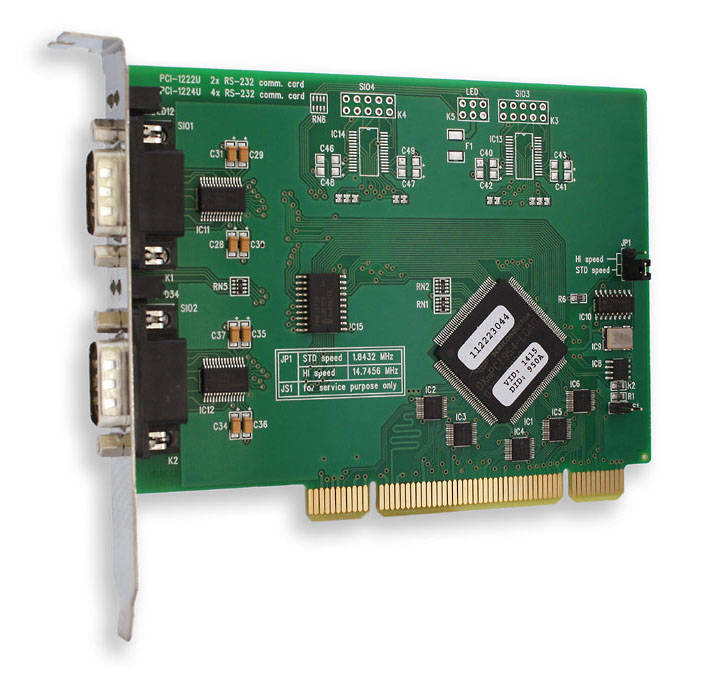

PCI-1222U

PCI-1222U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí dva neizolované porty RS-232.

Jádrem komunikační PCI karty PCI-1222U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

Oba porty PCI-1222U jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru. Porty nejsou opticky izolovány.

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.

Součásti dodávky

Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení PCI-1222U
Počet komunikačních portů 2
Typ komunikačních portů RS-232
Řadič UART OXmPCI954 (Oxford Semiconductor)
Přenosová rychlost až 230,4kBd
Přenášené signály TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Typ budičů RS-232 HIN211E (Texas Instruments)
Řízení přenosu RS-232 XON/XOFF, DTR/DSR, RTS/CTS
Odolnost linky RS-232 15kV IEC 61000-4-2, vzduch
Izolační napětí bez izolace
Sběrnice PCI, 3V3/5V, 32bitů, 33MHz
(kompatibilní s 64bitovou PCI a PCI-X)
I/O a MEM adresa,
kanály přerušení
přiděluje PnP PCI BIOS
Rozměry desky 90x125 mm
Hmotnost desky cca 80 g
Hmotnost a rozměry
obchodního balení
cca 130 g
kartonová krabice cca 180x130x40 mm
