PCI-1234E
PCI-1234E je univerzální komunikační karta určená pro sběrnici PCI Express a nabízí čtyři izolované porty RS-232.
Jádrem komunikační PCIe karty PCI-1234E je řadič MCS9904CV (ASIX Electronics Corp.), který v jediném obvodu integruje funkce sběrnice PCIe, 4 výkonné UARTy obdobné standardu 16C950 vybavené DMA FIFO 2x 128B.

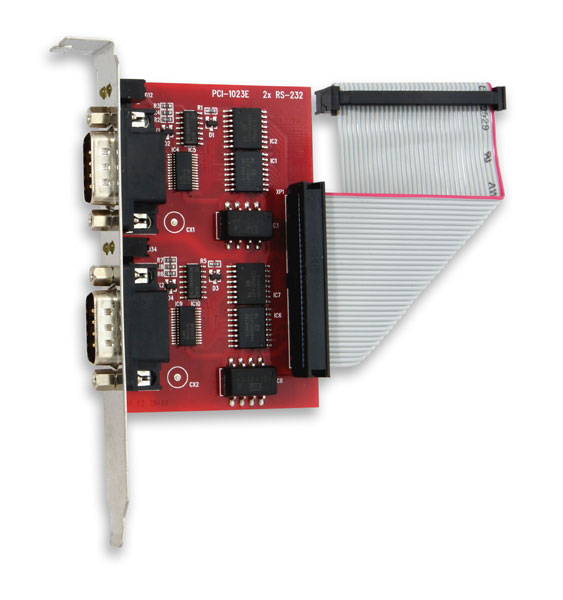

První dva porty jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1023E umístěné v sousední pozici. Porty obsahují kompletní modemové signály ve standardním zapojení konektoru.
Všechny porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X4).
Více o ochraně komunikačních linek proti přepětí.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlnou diagnostiku aktivity linky.
Součásti dodávky
Balení obsahuje vlastní PCI Express kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1234E |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-232 |
| Řadič UART | MCS9904CV (ASIX Electronics Corp.) (viz poznámka pod tabulkou) |
| Přenosová rychlost | až 460,8 kBd |
| Přenášené signály | TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI |
| Typ budičů RS-232 | MAX3243E nebo ekvivalent |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Odolnost linky RS-232 | 15kV IEC 61000-4-2, vzduch |
| Ochrana izolace linky | bleskojistka CG5-600L (příplatkové rozšíření ESD-X4) |
| Izolační napětí | 1 kVDC (600VDC při rozšíření ESD-X4) |
| Sběrnice | PCI Express (x1, Gen 1) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 85x105 mm (PCI-1234E) 85x55 mm (PCI-1023E) |
| Hmotnost desky (včetně redukce) |
cca 150 g |
| Hmotnost a rozměry obchodního balení |
cca 210 g kartonová krabice cca 180x130x40 mm |
Poznámka: První generace karet (výroba ukončena v roce 2013) byla osazena řadičem MCS9901CV (MosChip Semiconductor), druhá generace je osazena řadičem MCS9904CV (ASIX Electronics Corp.); oba typy mají téměř identické vlastnosti.
