PCI-1414U

PCI-1414U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři izolované porty (jeden RS-232 a tři RS-422/485).

Jádrem komunikační PCI karty PCI-1414U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.

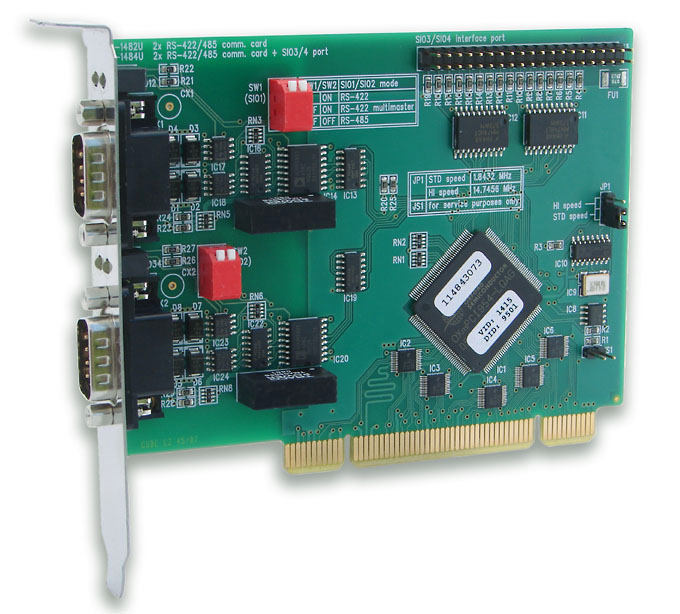

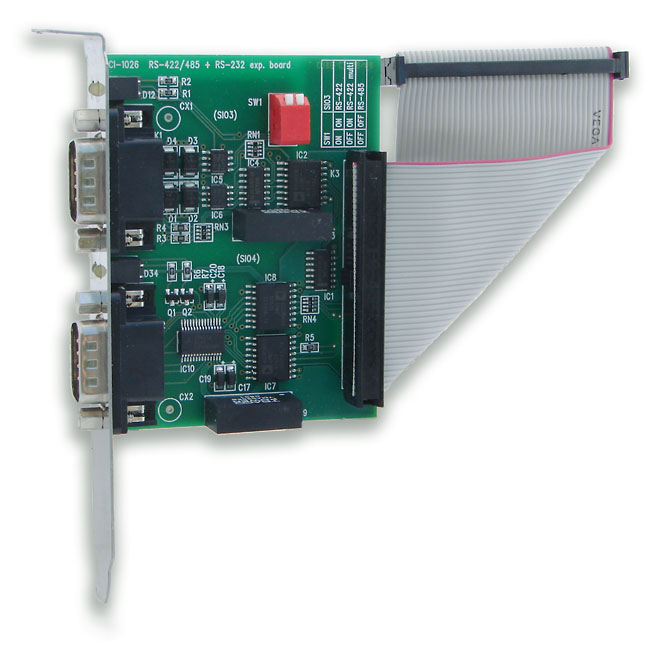

První dva porty karty PCI-1414U (oba RS-422/485) jsou vyvedeny na konektory D-Sub 9 umístěné na PC štítku karty, druhé dva porty jsou dostupné prostřednictvím rozšiřující desky PCI-1026 umístěné v sousední pozici.

Porty RS-232 obsahují kompletní modemové signály ve standardním zapojení konektoru.

Výstupní obvody rozhraní RS-422/485 jsou jako u všech ostatních výrobků TEDIA osazeny přepěťovými ochrannými prvky (transily) a navíc doplněny o zakončovací impedance vedení v provedení doporučovaném řadou norem, mj. Profibus. Oproti obvyklému řešení s externími prvky, event. rezistory doplňovanými do volných pozic PC karty, jsou zakončovací impedance vyvedeny na samostatné piny konektoru a pro jejich využití postačuje propojení sousedních pinů na konektoru přívodního vodiče.

Všechny porty jsou opticky izolovány a mohou být navíc doplněny o bleskojistky zajišťující ochranu izolační bariéry proti průrazu přepětím indukovaným do vedení (rozšíření ESD-X4).
Více o ochraně komunikačních linek proti přepětí.

Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.

Součásti dodávky

Balení obsahuje vlastní PCI kartu a rozšiřující redukci, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení PCI-1414U
Počet komunikačních portů 4
Typ komunikačních portů 1x RS-232 + 3x RS-422/485
Řadič UART OXmPCI954 (Oxford Semiconductor)
Přenosová rychlost až 230,4kBd (RS-232)
až 921,6kBd (RS-422/485)
Přenášené signály RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
RS-422: TXD+ (B), TXD- (A), RXD+ (B), RXD- (A)
RS-485: TXD/RXD+ (B), TXD/RXD- (A)
Typ budičů linky HIN211E (Texas Instruments, RS-232)
SN75176 (Texas Instruments, RS-422/485)
Řízení přenosu RS-232 XON/XOFF, DTR/DSR, RTS/CTS
Pracovní režimy RS-422/485 RS-422, RS-422 multimaster, RS-485
Řízení budičů RS-422/485 automaticky (ADFC), DTR
Odolnost linky RS-232 15kV IEC 61000-4-2, vzduch
Odolnost linky RS-422/485 300A, 8/20 µs, IEC 801-5 (transil 5V8/600W)
Ochrana izolace linky bleskojistka CG5-600L
(příplatkové rozšíření ESD-X4)
Zakončovací impedance
RS-422/485
120 Ω / 0,7V
Izolační napětí 1 kVDC (600VDC při rozšíření ESD-X4)
Sběrnice PCI, 3V3/5V, 32bitů, 33MHz
(kompatibilní s 64bitovou PCI a PCI-X)
I/O a MEM adresa,
kanály přerušení
přiděluje PnP PCI BIOS
Rozměry desky 90x125 mm (PCI-1414U)
80x65 mm (PCI-1026)
Hmotnost desky
včetně redukce
cca 160 g
Hmotnost a rozměry
obchodního balení
cca 220 g
kartonová krabice cca 180x130x40 mm
