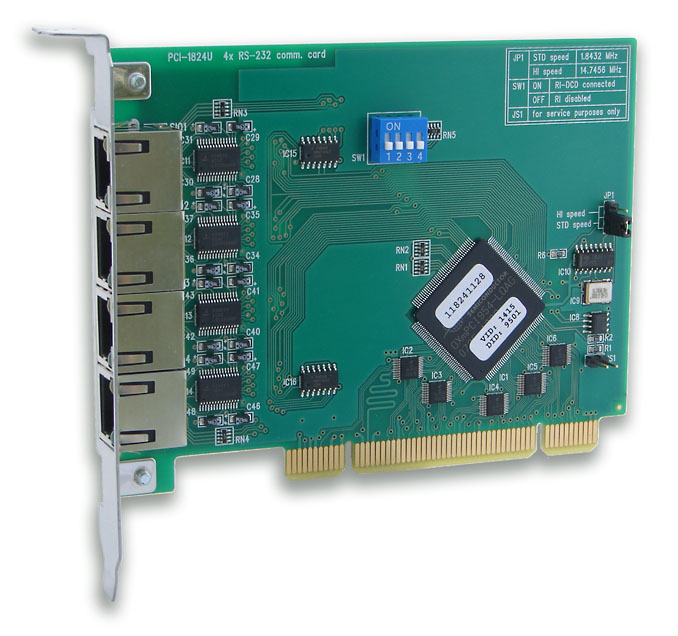

PCI-1824U
PCI-1824U je univerzální komunikační karta určená pro sběrnici PCI (3,3V i 5V) nebo PCI-X a nabízí čtyři neizolované porty RS-232.
Jádrem komunikační PCI karty PCI-1824U je řadič OXmPCI954 výrobce Oxford Semiconductor, který v jediném obvodu integruje funkce rozhraní PCI sběrnice, 4 výkonné UARTy standardu 16C950 a paralelní rozhraní.
Všechny porty jsou vyvedeny na čtyři konektory RJ45 v zapojení konektoru podle standardu EIA/TIA-561. Porty obsahují kompletní modemové signály s výjimkou signálu RI. Porty nejsou opticky izolovány.
Mimořádnou vlastností jsou indikační LED umístěné na PC štítku karty (dvojice pro každý port) umožňující pohodlné ověření aktivity linky.
Součásti dodávky
Balení obsahuje pouze vlastní PCI kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.
Technické parametry
| Typové označení | PCI-1824U |
|---|---|
| Počet komunikačních portů | 4 |
| Typ komunikačních portů | RS-232 |
| Řadič UART | OXmPCI954 (Oxford Semiconductor) |
| Přenosová rychlost | až 230,4kBd |
| Přenášené signály | TXD, RXD, RTS, CTS, DTR, DSR, DCD (signál RI je propojen s DSR nebo nezapojen) |
| Typ budičů RS-232 | HIN211E (Intersil) |
| Řízení přenosu RS-232 | XON/XOFF, DTR/DSR, RTS/CTS |
| Odolnost linky RS-232 | 15kV IEC 61000-4-2, vzduch |
| Izolační napětí | bez izolace |
| Sběrnice | PCI, 3V3/5V, 32bitů, 33MHz (kompatibilní s 64bitovou PCI a PCI-X) |
| I/O a MEM adresa, kanály přerušení |
přiděluje PnP PCI BIOS |
| Rozměry desky | 90x125 mm |
| Hmotnost desky | cca 80 g |
| Hmotnost a rozměry obchodního balení |
cca 130 g kartonová krabice cca 180x130x40 mm |
