MU-0612/0624, MU-1512/1524, MU-3012/3024

Zdroje MU-0612/0624/1512/1524/3012/3024 slouží k napájení zařízení informační, kancelářské a spotřební elektroniky. Svým designem odpovídají provedení modulů MicroUnit serie.

Zdroje jsou řešeny jako pulzní, snesou trvalý provoz i bez zátěže a jsou odolné proti zkratu na výstupu.

Standardně jsou dodávány zdroje s výstupním napětím 12V a 24V; po dohodě však lze dodat i typy s odlišným napětím (5 až 24V).

Poznámka: Napájecí zdroje nejsou výrobkem TEDIA, označení MU-xxxx je jen obchodním značením zdůrazňujícím provedení analogické modulům MicroUnit serie.
Výrobcem zdrojů je firma BKE a.s.

Technické parametry

Napájecí zdroje 6W

Typové označení	MU-0612	MU-0624
Označení výrobce (BKE a.s.)	JS-6-120/DIN	JS-6-240/DIN
Výstupní napětí	12VDC	24VDC
Výstupní proud	0,5A	0,25A
Tolerance výstupního napětí	±10%
Vstupní napětí	180÷260VRMS
Frekvence vstupního napětí	47÷440Hz
Vstupní proud (pro 230VRMS)	0,1A
Provozní teplota	0÷40°C (do 50°C s lineárním poklesem výkonu na 80%)
Provozní vlhkost	10÷80% RV

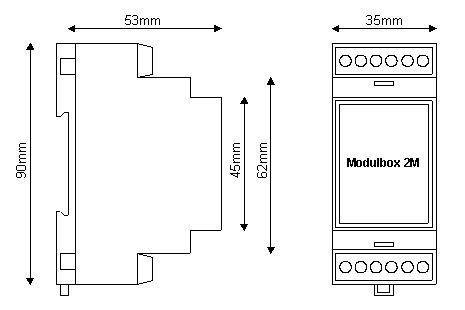

Mechanické provedení	Modulbox 2M
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2

Napájecí zdroje 15W

Typové označení	MU-1512	MU-1524
Označení výrobce (BKE a.s.)	JS-15-120/DIN2	JS-15-240/DIN2
Výstupní napětí	12VDC	24VDC
Výstupní proud	1,2A	0,6A
Tolerance výstupního napětí	±5%
Vstupní napětí	180÷260VRMS
Frekvence vstupního napětí	47÷440Hz
Vstupní proud (pro 230VRMS)	0,15A
Provozní teplota	-5÷50°C
Provozní vlhkost	10÷80% RV
Mechanické provedení	Modulbox 2M
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2

Napájecí zdroje 30W

Typové označení	MU-3012	MU-3024
Označení výrobce (BKE a.s.)	JS-30-120/DIN	JS-30-240/DIN
Výstupní napětí	12VDC	24VDC
Výstupní proud	2,2A	1,25A
Tolerance výstupního napětí	±5%
Vstupní napětí	180÷260VRMS
Frekvence vstupního napětí	47÷440Hz
Vstupní proud (pro 230VRMS)	0,25A
Provozní teplota	-5÷50°C
Provozní vlhkost	10÷80% RV
Mechanické provedení	Modulbox 3M
Signálové svorky	šroubové, průřez vodiče max. 2,5mm2
