PCCV-422

Interní konvertory řady PCCV-422 jsou určeny pro převod standardního rozhraní RS-232 na některý z průmyslových standardů RS-485, RS-422.

Svým mechanickým provedením jsou určeny pro přímou instalaci do počítače (formát AT nebo různých průmyslových skříní) namísto původního propojovacího kabelu RS-232, tzn. konvertory jsou upevněny za konektor D-Sub 9 na krycí PC štítek nebo do odpovídajícího prolisu skříně. Napájení konvertorů je řešeno ze zdroje počítače (slouží k napájení řídicí linky RS-232), výstupní linka je napájena z DC/DC převodníku umístěného na konvertoru.

Konvertor PCCV-422 obsahuje konfigurovatelné rozhraní RS-422 nebo RS-485 doplněné o přepěťové ochranné prvky a zakončovací impedance vedení (na samostatných pinech konektoru). Konvertor PCCV-422 však neobsahuje obvody automatického řízení směru přenosu linky RS-485 (označováno jako ADFC, automatic data flow control), ale využívá softwarového řízení pomocí signálů RTS nebo DTR (poznámka: všechny ostatní konvertory TEDIA jsou ADFC obvody vybaveny).

Konvertor PCCV-422 je možné použít také jako rozšíření karty PCI-1224U o jeden (popř. dva) izolované porty RS-422/485. Při použití s kartou PCI-1224U je možné využít funkci ADFC.
Pro toto použití je možné konvertor (nebo dva konvertory) PCCV-422 dodat spolu se štítkem PCI pro snadné uchycení do volného slotu počítače.

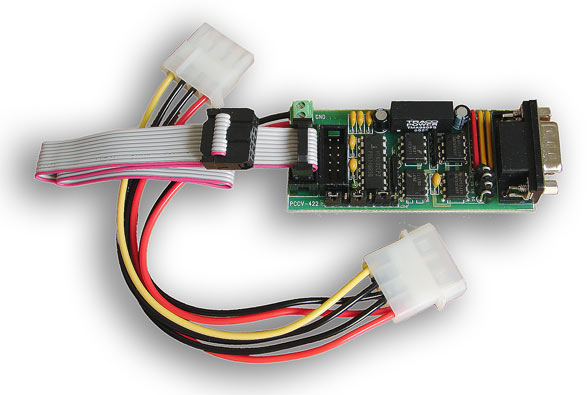

Součástí konvertoru je napájecí kabel se standardními PC konektory (shodné jako IDE disk) a desetižilový plochý kabel pro připojení ke konektoru RS-232 mainboardu nebo I/O karty (na PCCV-422 jsou dva konektory s nejčastěji používanými zapojeními).

Technické parametry

Typové označení PCCV-422
Řídící linka RS-232 (standardní desetipinový konektor)
Výstupní linka RS-422, RS-485
Přenosová rychlost 115,2kBd max.
Přenášené signály TXD, RXD
Řízení směru přenosu DTR, RTS
Ochrana linky
RS-422/485
transil 5V8/600W
Zakončovací impedance
RS-422/485
120 Ω / 1,3V
Izolační napětí 1kVDC (izolována výstupní linka)
Napájecí napětí +5V (ze zdroje počítače)
Odběr proudu 200mA max.
Rozměry 35x80 mm
