MU-491, MU-492
Moduly MU-491 a MU-492 jsou určeny především pro měření pomocí termočlánků s požadavkem na bezpečnostní izolační bariéru 4000VRMS.
Moduly nabízejí čtyři vzájemně izolované analogové vstupní kanály primárně určené pro měření "milivoltových" napětí. Pro přímé měření pomocí termočlánků má firmware implementovány algoritmy pro linearizaci většiny používaných typů včetně kompenzace tzv. studeného konce termočlánku (moduly jsou vybaveny čidly teploty umístěnými v bezprostřední blízkosti svorek).
Jádrem modulů jsou 16bitové A/D převodníky, vysoké přesnosti a dlouhodobé stability měření bylo dosaženo díky autokalibraci probíhající průběžně na pozadí cyklického měření vstupních signálů. Odměření všech kanálů včetně autokalibrace a detekce přerušení termočlánku trvá méně než 1,2 sekundy. Alternativně lze aktivovat tzv. plovoucí filtr průměrující výsledky z deseti posledních naměřených hodnot; naměřená data jsou tedy i v tomto případě aktualizována s periodou 1,2 sekundy.
Možnosti použití modulů dále rozšiřují dva digitální vstupy vybavené čítači a dva digitální výstupy.

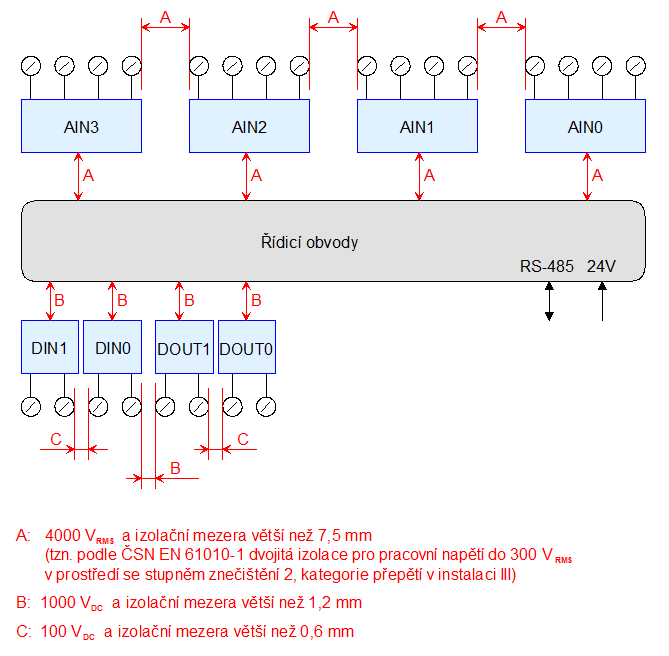

Moduly obsahují několik vzájemně izolovaných funkčních bloků - napájecí obvody spojené s komunikační linkou, čtyři analogové vstupy, dva digitální vstupy a dva digitální výstupy. Všechny zmíněné bloky jsou izolovány od ostatních obvodů modulu i vzájemně.
Technické parametry
| Typové označení | MU-491 | MU-492 |
|---|---|---|
| Počet a typ vstupů | 4x U/TC | |
| Zapojení napěťových vstupů | S.E. | |
| Napěťové rozsahy | -10÷+80mV | -10÷+30mV |
| Interní teplotní čidlo | -40÷70°C | |
| Rozlišení ADC | 16 bitů | |
| Přesnost měření | lepší než 0,15% (napěťový rozsah) lepší než 1°C (interní teplotní čidlo) |
|
| Perioda měření | méně než 1,2s (doba odměření všech kanálů) | |
| Linearizace termočlánků | typ E (-200÷1000°C) typ J (-210÷1200°C) typ K (-200÷1372°C) typ N (-200÷1300°C) |
typ B (-250÷1820°C) typ R (-50÷1768°C) typ S (-50÷1768°C) typ T (-200÷400°C) |
| Izolace analogových vstupů | 4000VRMS (min. 7,5 mm) (vstupy vzájemně i proti ostatním částem, viz obrázek) |
|
| Počet digitálních vstupů | 2 | |
| Typ digitálních vstupů | izolované bipolární 24V s filtrem 50Hz |
|
| Pracovní napětí - úroveň L | <3VDC (obě polarity) <3VRMS (signál 50Hz) |
|
| Pracovní napětí - úroveň H | 10÷35VDC (obě polarity) 15÷35VRMS (signál 50Hz) |
|
| Odolnost vstupů proti přepětí |
±60VDC (max. 1s) 60VRMS (signál 50Hz, max. 1s) |
|
| Vstupní impedance | cca 14kΩ | |
| Izolace digitálních vstupů | 1000VDC (blok vstupů proti ostatním obvodům) 100VDC (vzájemně mezi vstupy) |
|
| Počet digitálních výstupů | 2 | |
| Typ digitálních výstupů | izolované 24V | |
| Spínané napětí a proud | 32VDC/0,3A max. | |
| Izolace digitálních výstupů | 1000VDC (blok výstupů proti ostatním obvodům) 100VDC (vzájemně mezi výstupy) |
|
| Počet čítačů (jen stejnosměrné signály) |
2 | |
| Vstupní frekvence (střída signálu 1:1) |
10Hz max. | |
| Rozsah čítání | 0÷4294967295 (tzn. 32bitový čítač) | |
| Komunikační linka | RS-485 | |
| Komunikační protokol | Modbus RTU, AIBus-2 | |
| Napájecí napětí | 10÷30VDC | |
| Příkon (podrobnosti) | 2,2W max. | |
| Mechanické provedení | Modulbox 6M | |
| Signálové svorky | šroubové, průřez vodiče max. 2,5mm2 | |
