PCA-8288, PCA-8688

Zásuvné karty PCA-8288 a PCA-8688 jsou doplňkovým typem řady multifunkčních DAQ PCIe karet a nabízejí osm analogových výstupů a tři osmibitové obousměrné digitální porty.

Oba typy obsahují osm analogových výstupů řízených alternativně 12bitovými (PCA-8288) nebo 16bitovými (PCA-8688) D/A převodníky. Všechny výstupy jsou izolovány od PC, ne však vzájemně.
Výchozí stav výstupů (tzn. signál nastavený na analogových výstupech) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Analogové výstupy doplňují tři obousměrné osmibitové digitální porty softwarově konfigurovatelné jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Karty navíc obsahují IRQ logiku umožňující vyvolat přerušení systému volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Karty řady PCA-8288/8628 jsou založeny na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).

Porovnání verzí PCA-8288 a PCA-8688

Karty se odlišují výhradně rozlišením D/A převodníků, všechny ostatní parametry jsou shodné.

Standardní a low-profile provedení

Karty jsou dodávány ve dvou provedeních - standardním pod označením PCA-8x88 a low-profile provedení pod označením PCA-8x88/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

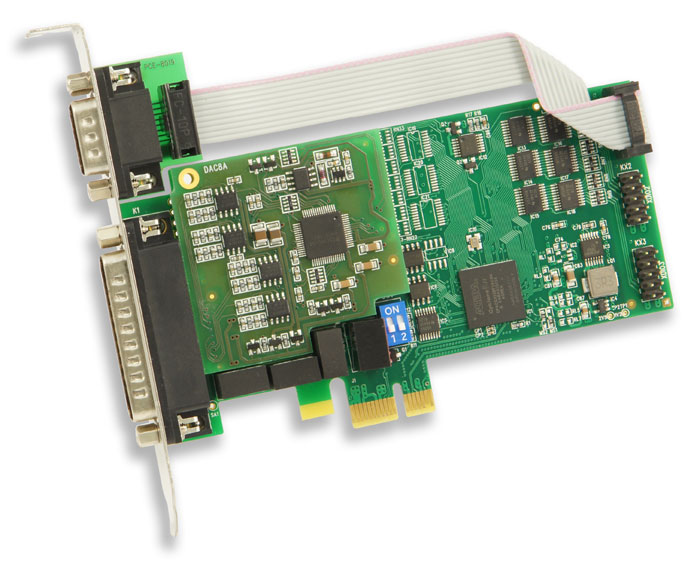

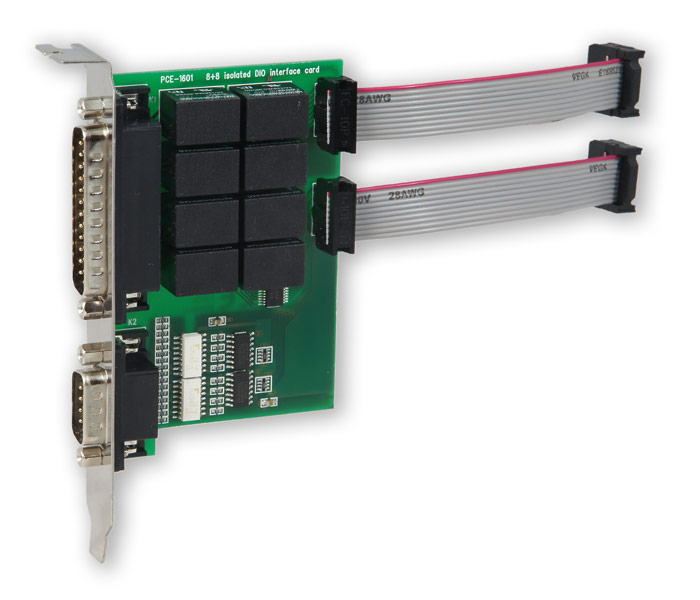

V případě standardního provedení jsou analogové vstupy/výstupy a první digitální port dostupné přímo na PC štítku karty (analogové vstupy a výstupy na konektoru D-Sub 25 umístěném na kartě, digitální port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva digitální porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

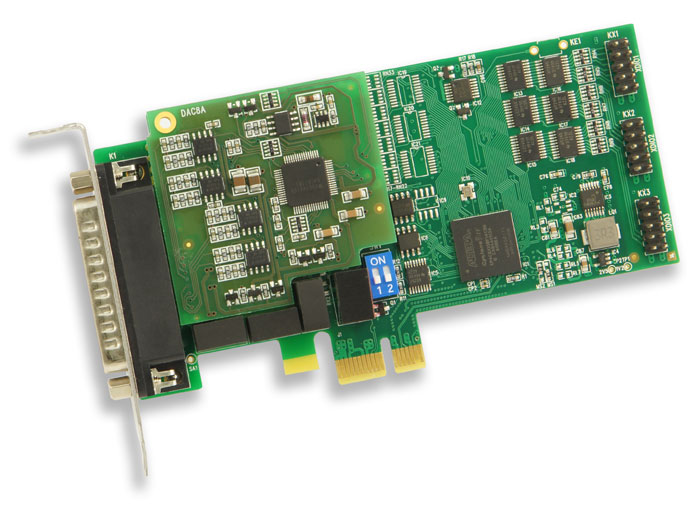

V případě low-profile provedení jsou analogové vstupy/výstupy dostupné přímo na PC štítku karty (konektor D-Sub 25), tři digitální porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).

Součásti dodávky

Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení PCA-8288 (standardní provedení)
PCA-8288/LP (low-profile provedení)
PCA-8688 (standardní provedení)
PCA-8688/LP (low-profile provedení)
Počet analogových výstupů 8
Rozlišení D/A převodníků 12 bitů (PCA-8288)
16 bitů (PCA-8688)
Výstupní rozsahy ±10V (+ konfigurovatelné omezovače rozsahu)
Zatížitelnost výstupů 2kΩ min. (resp. max. 5mA / kanál a 20mA celkem všechny kanály)
(výstupy jsou odolné proti zkratu)
Doba ustálení
výstupního napětí
0,01ms typ.
Izolace analogových výstupů 1kVDC
(resp. 600VDC při rozšíření ESD-X1, viz poznámka)
Počet digitálních
vstupů
0/8/16/24
(tři osmibitové obousměrné porty společné s výstupy a vstupy čítačů)
Pracovní úrovně
digitálních vstupů
TTL/HC
Počet digitálních
výstupů
24/16/8/0
(tři osmibitové obousměrné porty společné se vstupy a vstupy čítačů)
Pracovní úrovně
digitálních výstupů
TTL/HC
Zdroje přerušení 24x digitální vstup, časovač 1÷255 ms
Sběrnice PCI Express (x1, Gen 1)
Rozměry desky cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek)
Hmotnost desky cca 80 g (karta ve standardním provedení)
cca 60 g (karta low-profile provedení)
Hmotnost a rozměry
obchodního balení
cca 130 g (karta ve standardním provedení)
cca 110 g (karta low-profile provedení)
kartonová krabice cca 180x130x40 mm

Poznámka: Příplatkové rozšíření ESD-X1 představuje doplnění bleskojistky CG5-600L a zvyšuje odolnost izolační bariéry proti průrazu indukovaným přepětím.
