PCD-8104, PCD-8105, PCD-8106

Zásuvné karty PCD-8104/05/06 jsou doplňkovým typem řady multifunkčních DAQ PCIe karet a nabízejí tři osmibitové izolované vstupní porty a tři osmibitové obousměrné digitální porty.

Karty PCD-8104/05/06 obsahují 24bitový vstupní izolovaný digitální port doplněný třemi osmibitovými digitálními porty softwarově konfigurovatelnými jako vstupní nebo výstupní. Výchozí konfiguraci portů (tzn. volbu směru přenosu portů a stav výstupních portů) po zapnutí nebo resetu počítače lze jednoduše modifikovat programem dodávaným s kartou.

Karta navíc obsahuje IRQ logiku umožňující vyvolat přerušení systému volitelnou kombinací náběžných nebo sestupných hran na všech vstupních signálech a interním časovačem. Časovač kromě nastavení periody, spuštění a zastavení umožňuje i zpětné čtení aktuálního stavu.

I/O porty využívají rozhraní unifikovaná pro všechny DAQ PCI a DAQ PCIe karty TEDIA a je tak pro ně dostupná řada příslušenství (kabely, dceřiné desky, pouzdra pro montáž na DIN lištu apod.).

Karty PCD-8104/05/06 jsou založeny na jádře společném všem DAQ PCIe kartám obsahujícím hradlové pole FPGA (koncentruje převážnou část řídicích algoritmů) a pomocných obvodů umožňujících pohodlný upgrade firmware karty uživatelem (duální řešení konfigurační flash pamětí eliminuje problémy v případě selhání zápisu do primární paměti).

Odlišnosti PCD-8104, PCD-8105 a PCD-8106

Karty se odlišují výhradně řešením obvodů izolovaných vstupů.

Karta PCD-8104 má vstupy navržené pro signály s úrovněmi TTL/HC.

Karta PCD-8105 má vstupy navržené pro signály s úrovněmi 24V a společným bodem všech vstupů je záporný signál (jsou tedy určené pro výstupy typu PNP).

Karta PCD-8106 má vstupy navržené pro signály s úrovněmi 24V a společným bodem všech vstupů je kladný signál (jsou tedy určené pro výstupy typu NPN).

Standardní a low-profile provedení

Karty jsou dodávány ve dvou provedeních - standardním pod označením PCD-810x a low-profile provedení pod označením PCD-810x/LP. S výjimkou odlišného vyvedení signálových konektorů (viz následující odstavce) jsou všechny ostatní vlastnosti obou provedení identické.

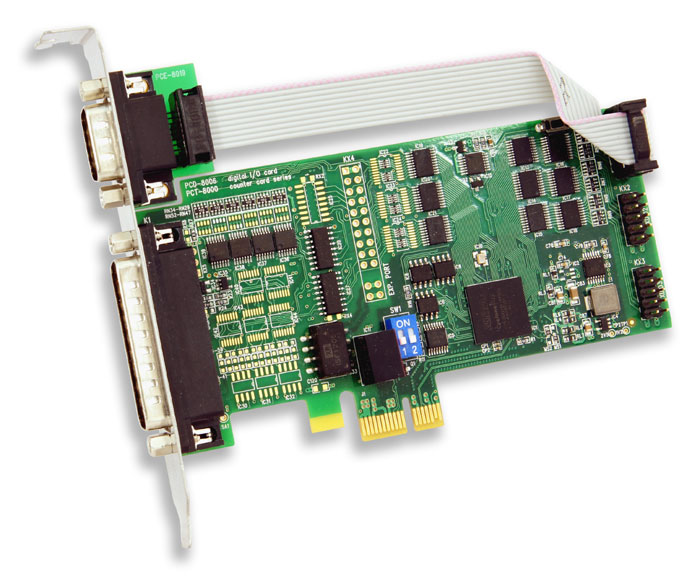

V případě standardního provedení jsou vstupy čítačů a první digitální port dostupné přímo na PC štítku karty (izolované vstupy na konektoru D-Sub 25 umístěném na kartě, digitální port na konektoru D-Sub 9 s propojovacím kabelem PCE-8019), zbývající dva digitální porty mohou být zpřístupněny některou z redukcí s PC štítkem řady PCE-16xx (není součástí dodávky).

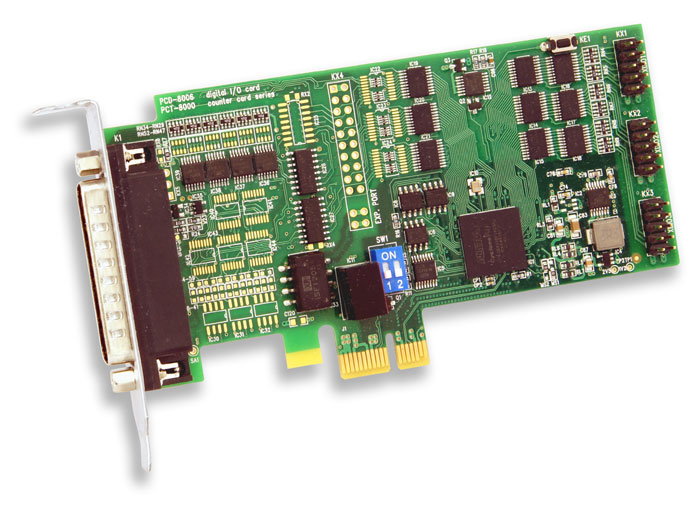

V případě low-profile provedení jsou vstupy čítačů dostupné přímo na PC štítku karty (konektor D-Sub 25), tři digitální porty mohou být zpřístupněny redukcí s PC štítkem PCE-8025/LP (není součástí dodávky).

Součásti dodávky

Balení obsahuje pouze vlastní PCI Express kartu, veškerá dokumentace a software jsou k dispozici v sekci Ke stažení.

Technické parametry

Typové označení	PCD-8104 (standardní provedení) PCD-8104/LP (low-profile provedení) PCD-8105 (standardní provedení) PCD-8105/LP (low-profile provedení) PCD-8106 (standardní provedení) PCD-8106/LP (low-profile provedení)
Počet izolovaných digitálních vstupů	24
Vstupní úrovně izolovaných vstupů	PCD-8104: HC/TTL (odolnost ±10V) PCD-8105: 24V (odolnost ±40V), společný pól GND PCD-8106: 24V (odolnost ±40V), společný pól +24V
Izolace vstupů	1kVDC (resp. 600VDC při rozšíření ESD-X1, viz poznámka)
Počet digitálních vstupů	0/8/16/24 (tři osmibitové obousměrné porty společné s výstupy a vstupy čítačů)
Pracovní úrovně digitálních vstupů	TTL/HC
Počet digitálních výstupů	24/16/8/0 (tři osmibitové obousměrné porty společné se vstupy a vstupy čítačů)
Pracovní úrovně digitálních výstupů	TTL/HC
Zdroje přerušení	24x izolovaný digitální vstup, 24x digitální vstup, časovač 1÷255 ms
Sběrnice	PCI Express (x1, Gen 1)
Rozměry desky	cca 56x128 mm (karta v low-profile provedení, resp. základní deska standardního provedení, viz obrázek)
Hmotnost desky	cca 80 g (karta ve standardním provedení) cca 60 g (karta low-profile provedení)
Hmotnost a rozměry obchodního balení	cca 130 g (karta ve standardním provedení) cca 110 g (karta low-profile provedení) kartonová krabice cca 180x130x40 mm

Poznámka: Příplatkové rozšíření ESD-X1 představuje doplnění bleskojistky CG5-600L a zvyšuje odolnost izolační bariéry proti průrazu indukovaným přepětím.
